Тяговые выпрямители ВТЕ(М) ИРиС 600В 1250-2500А
| Наименование параметра | Значение |
|---|---|
| Входное линейное напряжение шкафа выпрямителя | 450 В переменного тока |
| Номинальный выходной ток постоянного тока | 1250/1600/2000/2500 А постоянного тока |
| Номинальное выходное напряжение постоянного тока | 600 В постоянного тока |
| Способ подключения | Трехфазный мостовой тип |
| Количество выходных импульсов выпрямителя | 6 импульсов |
| Способность выдерживать ток короткого замыкания, кА/мс | 60/300 |
| Метод контроля и мониторинга | Микропроцессорный контроллер |
| Способ охлаждения | Естественное воздушное охлаждение / принудительное охлаждение |
| Диапазон регулирования напряжения | ±2×2,5% (регулирование напряжения холостого хода с помощью выпрямительного трансформатора) |
| Компенсация перехода между исходным напряжением и текущим напряжением, с | 5–10 |
| КПД выпрямительного устройства, % | 96,5 |
| Перегрузочная способность | 100% нагрузка — непрерывный режим непрерывной работы |
| 125% нагрузка — 15 мин, интервал 2 ч | |
| 150% нагрузка — 2 мин, интервал 1 ч | |
| 200% нагрузка — 2 с, интервал 20 с | |
| Напряжение питания | 220 В постоянного тока или 220 В переменного тока |
Основные компоненты ВТЕ(М)
- Контроллер ВТЕ(М)
- Модули измерения и контроля
- Силовые диоды
- Защитные предохранители
- Датчики тока / напряжения
- Датчики термоконтроля

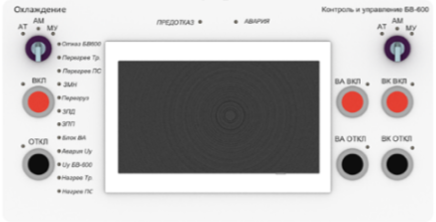

Контроллер ВТЕ(М) БВ-600
Функциональные возможности:
- Выполнение функций защит, автоматики и управления
- Тепловая защита преобразовательного трансформатора (две ступени)
- Тепловая защита диодов/ветвей диодов выпрямителя (две ступени)
- Защита при перегорании предохранителя в цепи диодов/ветвей диодов выпрямителя
- Защита при понижении выходного напряжения выпрямителя
- Защита при повышении выходного напряжения выпрямителя
- Защита при повышении выходного тока выпрямителя
- Автоматическое включение резерва (АВР) ВА
- Сигнализации и логического контроля ВА:
- Положение коммутационных аппаратов ВА
- Состояние защит ВА
- Выбранный режим управления ВА
- Готовность резервного ВА к включению по АВР
- Предотказ ВА
- Авария ВА
- Измерения и диагностирования:
- Измерение температуры обмоток и магнитопровода преобразовательного трансформатора
- Измерение выходного напряжения
- Измерение выходного тока
- Анализ технического состояния узлов ВА
- Логическая обработка входных данных и формирование диагнозов предотказных и аварийных состояний ВА
- Формирование, передача в АСУ, архивирование данных контроля, управления, измерений, диагнозов
Схема ВТЕ(М) 600В

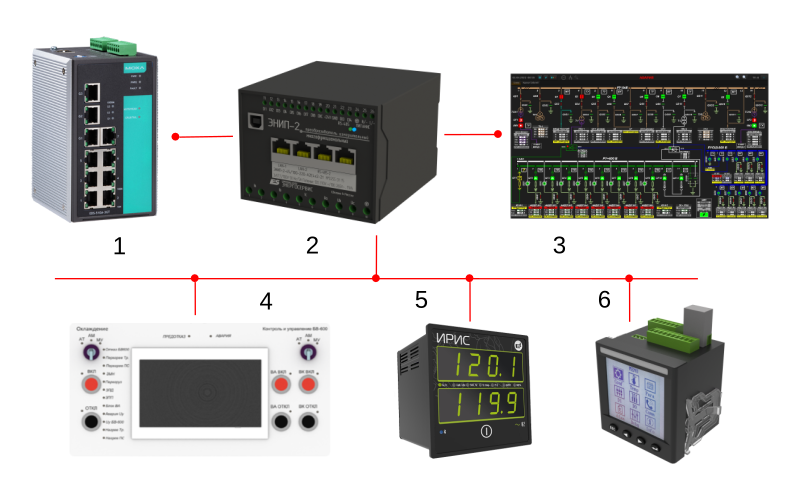

Автоматизация ТП
- Сетевой коммутатор
- ПЛК
- Локальная панель оператора
- Контроллер ВТЕ(М) БВ-600
- Измерение параметров сети
- Контроллер температуры
Элементы ВАСП:
- Контроллер БВ-600
- Модули ввода/вывода дискретных и аналоговых сигналов
- Сетевые коммутаторы и модули связи / передачи данных
