Выключатели вакуумные наружной установки ВБН-10-П(Э)3 на номинальное напряжение 10 кВ, номинальные токи до 1250 А

Выключатель ВБН-10-П(Э)3 ИРиС с электромагнитным и пружинно-моторным приводом предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью с номинальным напряжением до 10 кВ промышленной частоты 50 Гц.

Выключатель может быть использован для управления и защиты электротехнического оборудования на промышленных предприятиях, электростанциях и трансформаторных подстанциях, для секционирования в удаленных местах, а также в местах, где токоприемники работают интенсивно. Данный выключатель обладает высокой надежностью и длительным сроком службы.

Структура условного обозначения

Пример записи: Выключатель вакуумный наружной установки с электромагнитным механизмом на номинальное напряжение 10 кВ, номинальный ток отключения 20 кА, номинальный ток 1250 А, с разъединителем и трансформаторами тока – ВБН-10-ЭЗ-РТ-20/1250-УХЛ1.

Условия эксплуатации

Высота над уровнем моря не более 2000 м
Верхнее рабочее значение температуры воздуха 50 °С
Нижнее рабочее значение температуры воздуха при эксплуатации не менее минус 60 °С
Относительная влажность воздуха при 20 °С не более 95%
Скорость ветра не более 34 м/с

Технические характеристики

Основные характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	12
Испытательное кратковременное напряжение: одноминутное, промышленной частоты (сухо/влажно), кВ	42/34
Испытательное напряжение грозового импульса, кВ	75
Номинальный ток, А	630; 1250
Номинальный ток отключения, кА	20/25
Ток термической стойкости, в течение 3 с, кА	20/25
Ток электродинамической стойкости, кА	50/63
Номинальное число включений и выключений тока короткого замыкания, раз	30
Номинальный порядок операции	О – 0,3 с – ВО – 180 с – ВО
Механический ресурс, циклов	20 000

Механические характеристики

Параметр	Значение
Ход подвижного контакта, мм	9±1
Величина поджатия, мм	3±1
Одновременность замыкания / размыкания контактов, мс	≤ 2
Межцентровое расстояние между полюсами, мм	280±1,5
Электрическое сопротивление токопровода главной цепи любого полюса после выполнения 10 циклов «В-tn-О», мкОм	≤ 60
Средняя скорость выключения, м/с	1,0–1,2
Средняя скорость включения, м/с	0,6–0,7
Вес, не более, кг	80

Технические параметры катушек включения и отключения

Параметр	Катушка включения	Катушка выключения
Номинальное эксплуатационное напряжение	DC 220, DC 110, AC 220, AC 110	DC 220, DC 110, AC 220, AC 110
Диапазон нормального рабочего напряжения	Постоянный: 80–110% номинального; Переменный: 85–110% номинального	Постоянный: 65–120% номинального; Переменный: 85–120% номинального
Мощность катушки, Вт	440	368

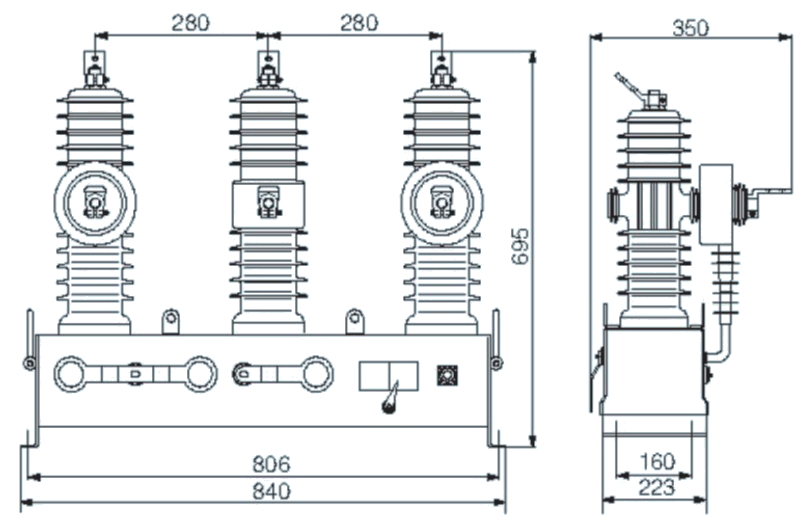

Конструкция выключателя

Состав выключателя:

Верхний токовывод
Зажимная гайка
Верхний корпус полюса
Вакуумная дугогасительная камера
Силиконовая изоляция
Проводящий зажим
Гибкая связь
Фланец
Нижний токовывод
Трансформатор тока
Поджимной изолятор
Нижний корпус полюса
Уплотнительная прокладка
Корпус привода
Пружина отключения
Электромагнитный механизм
Прокладка
Прокладка

Особенности конструкции

Выключатель укомплектован вакуумными камерами дугогашения с керамическими корпусами, с промежуточным уплотнением, медно-хромовым контактом и контактом, движущимся в электромагнитном поле. Контакт характеризуется малым износом, долгим сроком службы, стабильной изоляционной прочностью вакуумного промежутка, быстрым восстановлением после образования дуги и высокой способностью к отключению.

Выключатель состоит из привода (исполнительного механизма) и дугогасительного блока, которые расположены на единой платформе и соединены системой рычагов. Дугогасительный блок состоит из трех изоляционных корпусов с продольно установленными вакуумными дугогасительными камерами (ВДК). Изоляционный корпус способствует увеличению степени защиты межфазного пространства. Данная конструкция значительно снижает накопление пыли на поверхности ВДК, что не только позволяет предохранить камеру от повреждения, но и обеспечивает защиту от межфазного пробоя даже при повышенной влажности и повышенном загрязнении.

Преимущества:

Длительный срок службы
Простота обслуживания
Высокая степень безопасности
Низкий уровень шума

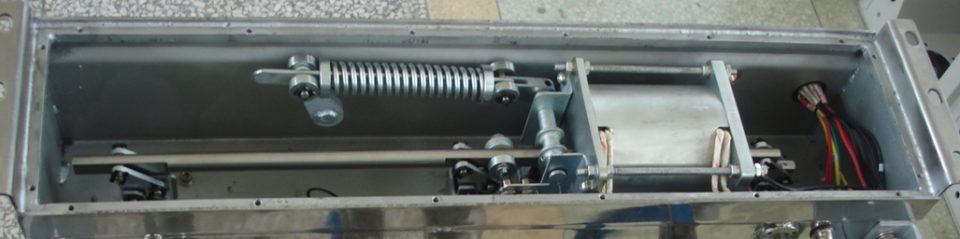

Для выключателя предусмотрен электромагнитный энергонакопительный исполнительный механизм. Включение выключателя осуществляется механизмом с электромагнитом, который так же взводит пружину отключения, после чего механизм встает на защелку. Исполнительный механизм смонтирован на платформе под дугогасительным блоком. Данный исполнительный механизм отличается компактностью, стабильной и надежной работой.
