Выключатели вакуумные серии ВБ-10-П(Э)3 на номинальное напряжение 10 кВ, номинальные токи до 4000 А

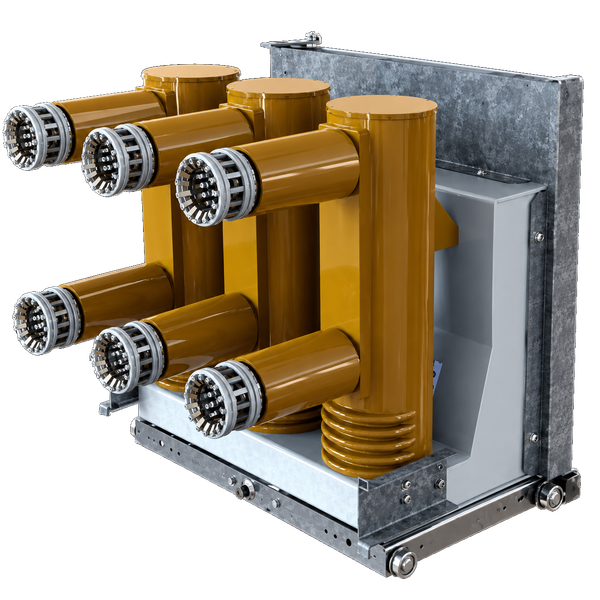

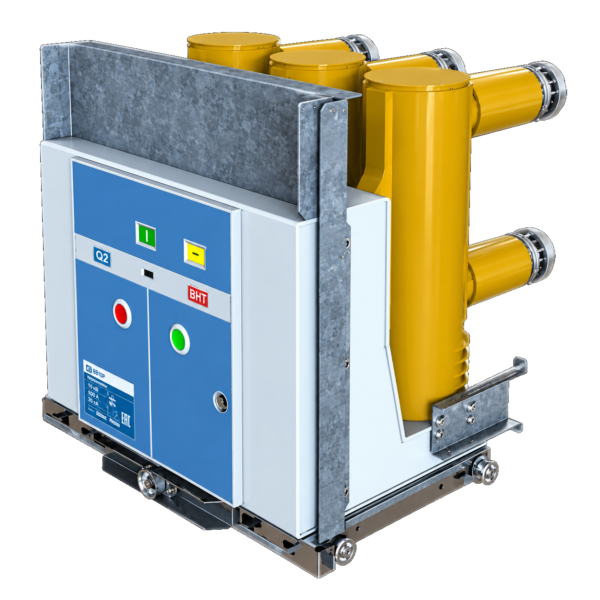

Выключатель ВБ-10-П(Э)3 «ИРиС» с пружинно-моторным и пружинно-магнитным приводом предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью с номинальным напряжением до 10 кВ промышленной частоты 50 Гц.

Выключатель может быть использован для управления и защиты электротехнического оборудования на промышленных предприятиях, электростанциях и трансформаторных подстанциях, а также в местах, где токоприемники работают интенсивно. Данный выключатель обладает высокой надежностью и длительным сроком службы.

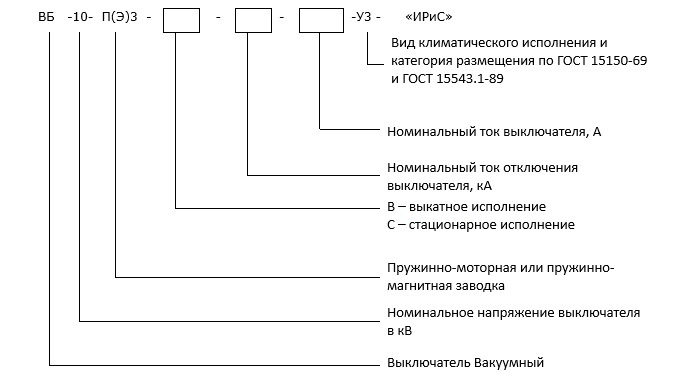

Структура условного обозначения

Пример записи: Выключатель вакуумный с пружинно-моторной заводкой на номинальное напряжение 10 кВ, номинальный ток отключения 31,5 кА, номинальный ток 3150 А, в выкатном исполнении – ВБ-10-ПЗ-В-31,5/3150-У3 – «ИРиС».

Условия эксплуатации

Высота над уровнем моря не более 1000 м
Верхнее рабочее значение температуры воздуха 40 °С
Нижнее рабочее значение температуры воздуха при эксплуатации не менее минус 45 °С
Относительная влажность воздуха при 20 °С 80%
Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150
Запыленность окружающего воздуха до 10 мг/м³

Значение механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516-72.

Технические характеристики

Основные характеристики

Наименование параметра	Значение
Номинальное напряжение, кВ	12
Испытательное кратковременное напряжение: одноминутное, промышленной частоты, кВ	42
Испытательное напряжение грозового импульса, кВ	75
Номинальный ток, А	630; 1250; 1600; 2000; 2500; 3150
Номинальный ток отключения, кА	20; 20/31,5; 31,5
Ток термической стойкости, в течение 3 с, кА	20; 20/31,5; 31,5
Ток электродинамической стойкости, кА	50; 50/80; 80
Номинальное число включений и выключений тока короткого замыкания, раз	40
Номинальный порядок операции	О – 0,3 с – ВО – 180 с – ВО
Механический ресурс, раз	30 000
Номинальный ток отключения конденсаторных батарей, А	450

Механические характеристики

Параметр	Значение
Ход подвижного контакта, мм	11±1
Величина поджатия, мм	3±0,5
Одновременность замыкания / размыкания контактов, мс	≤ 2
Межцентровое расстояние между полюсами, мм	150±1,5* / 210±1,5 / 275±1,5**
Электрическое сопротивление токопровода главной цепи любого полюса после выполнения 10 циклов «В-tn-О», мкОм	1250 А: ≤ 45 3150 А: ≤ 20
Средняя скорость выключения, м/с	0,9–1,2
Средняя скорость включения, м/с	0,5–0,8
Собственное время отключения, не более, мс	40
Собственное время включения, не более, мс	50

* – для номинального тока 630 и 1250 А
** – параметры при номинальном токе 2000 А и выше

Технические параметры катушек включения и отключения

Параметр	Катушка включения	Катушка выключения
Номинальное эксплуатационное напряжение	DC 220, DC 110, AC 220, AC 110	DC 220, DC 110, AC 220, AC 110
Диапазон нормального рабочего напряжения	Постоянный: 80–110% номинального; Переменный: 85–110% номинального	Постоянный: 65–120% номинального; Переменный: 85–120% номинального
Мощность катушки, Вт	440	368

Конструкция выключателя

Преимущества:

Длительный срок службы
Простота обслуживания
Высокая степень безопасности
Низкий уровень шума

Выключатель укомплектован вакуумными камерами дугогашения с керамическими корпусами, с промежуточным уплотнением, медно-хромовым контактом и контактом, движущимся в электромагнитном поле. Контакт характеризуется малым износом, долгим сроком службы, стабильной изоляционной прочностью вакуумного промежутка, быстрым восстановлением после образования дуги и высокой способностью к отключению.

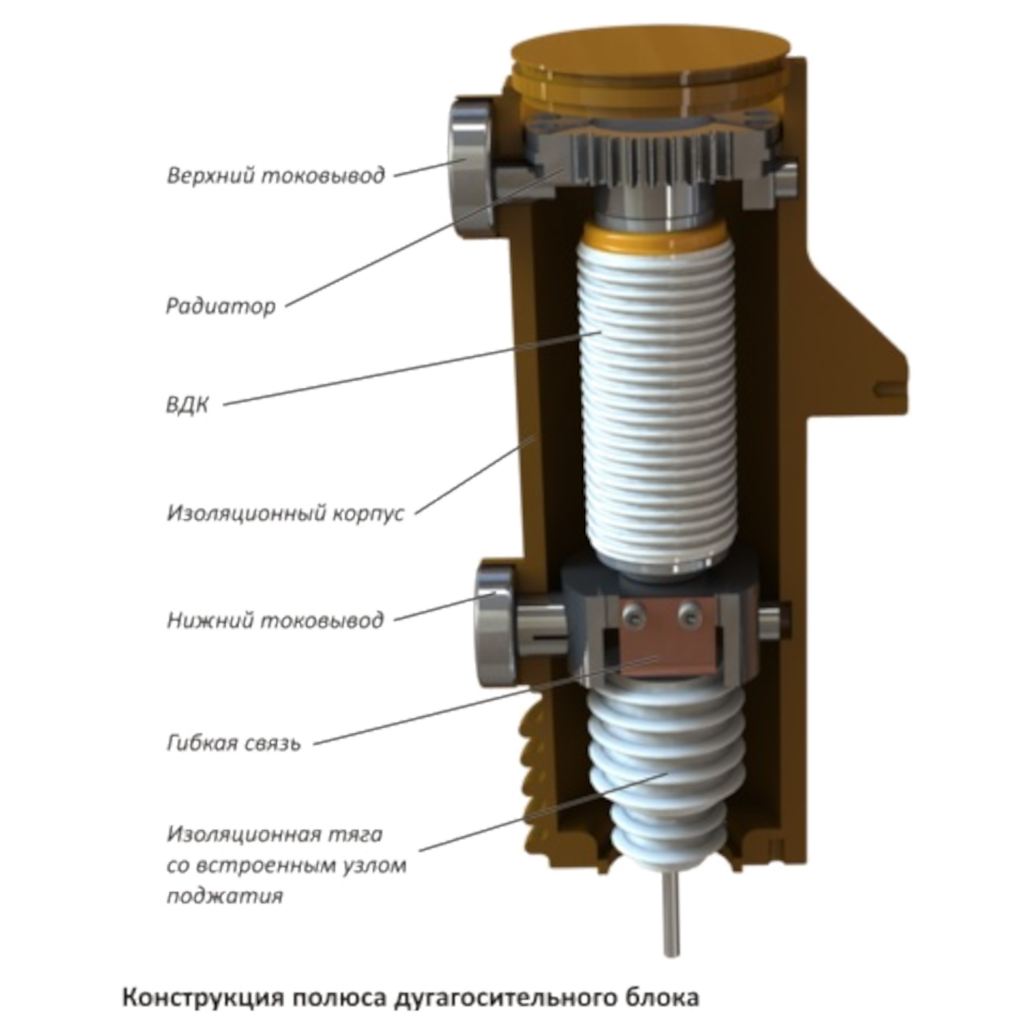

Выключатель состоит из привода (исполнительного механизма) и дугогасительного блока, которые расположены на единой платформе и соединены системой рычагов. Дугогасительный блок состоит из трех изоляционных корпусов с продольно установленными вакуумными дугогасительными камерами (ВДК). Изоляционный корпус способствует увеличению степени защиты межфазного пространства. Данная конструкция значительно снижает накопление пыли на поверхности ВДК, что не только позволяет предохранить камеру от повреждения, но и обеспечивает защиту от межфазного пробоя даже при повышенной влажности и повышенном загрязнении.

Для выключателя предусмотрен пружинный энергонакопительный исполнительный механизм. Взвод исполнительной пружины может быть как ручным, так и электромоторным. Исполнительный механизм смонтирован на платформе перед дугогасительным блоком. Данный исполнительный механизм отличается компактностью, стабильной и надежной работой.

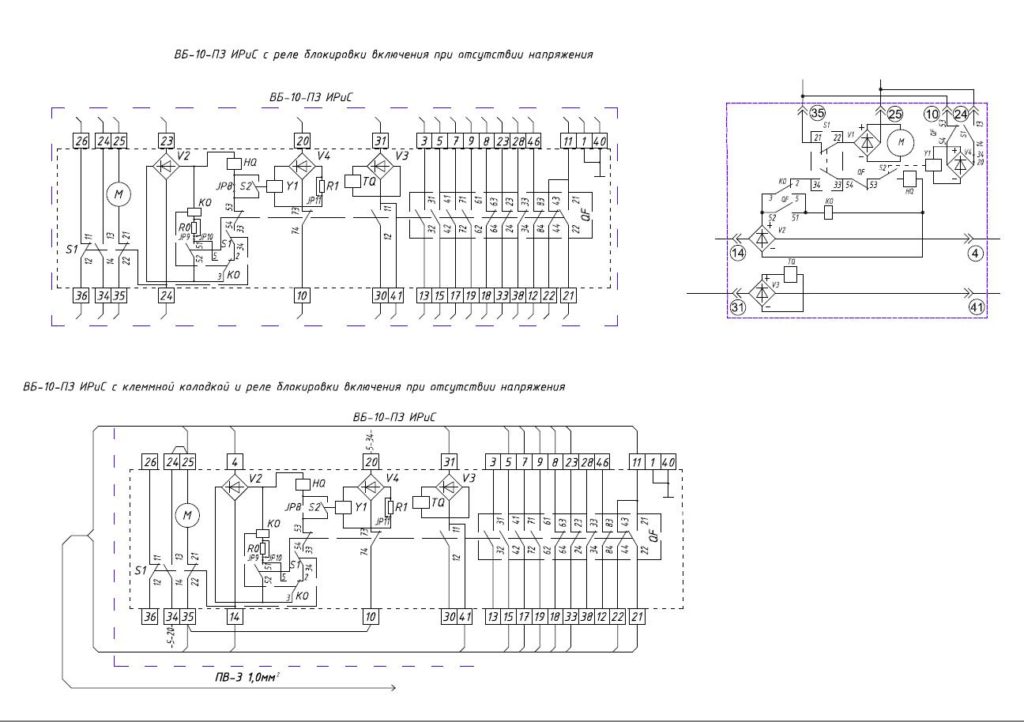

Принципиальная электрическая схема выключателя

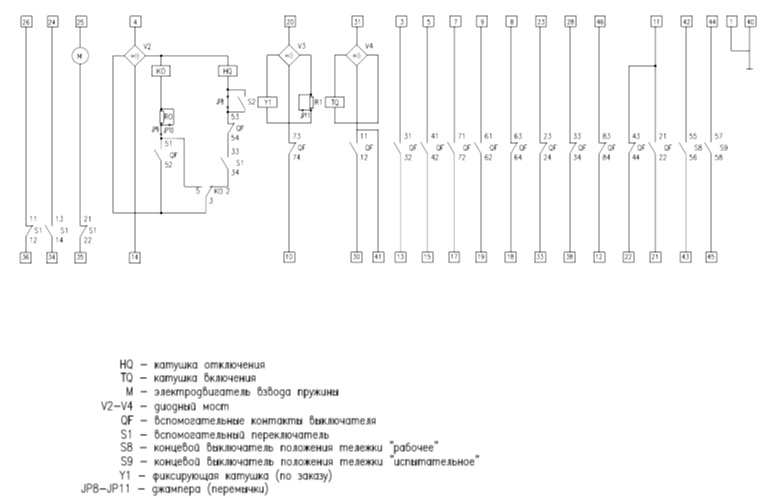

Принципиальная электрическая схема управления выключателем представлена на схеме 1. Электрическая схема выключателей может отличаться, т.к. она спроектирована под конкретного потребителя и поставляется вместе с сопроводительной документацией к выключателю.

В схеме: выключатель находится в положении ОТКЛ. и ГОТОВ (пружина включения взведена). Телега в контрольном положении.

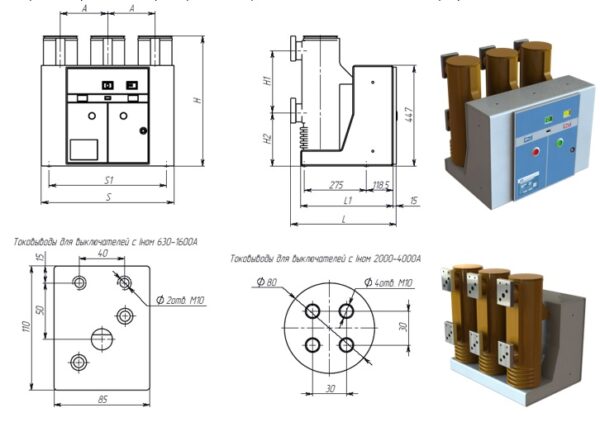

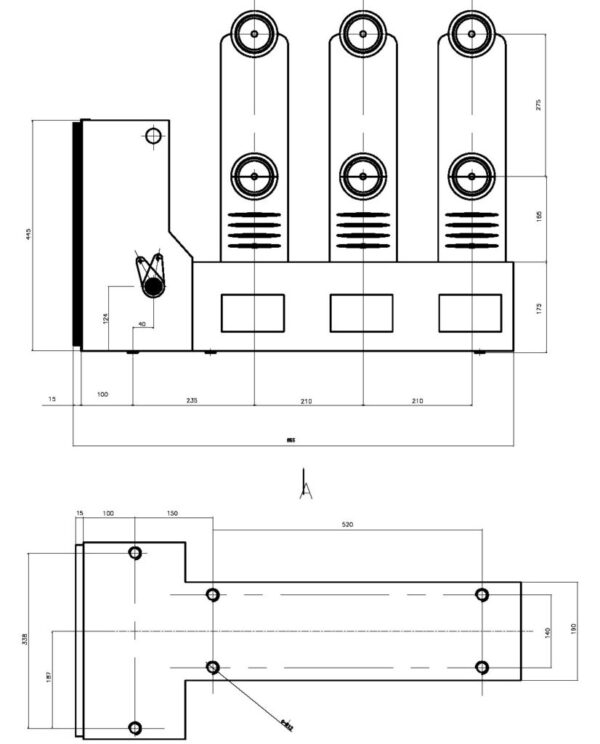

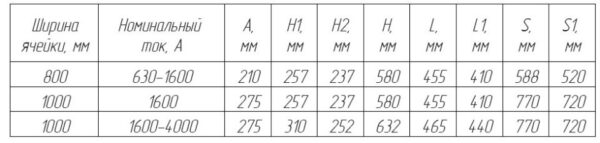

Габаритные и установочные размеры

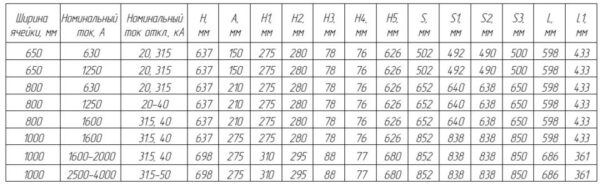

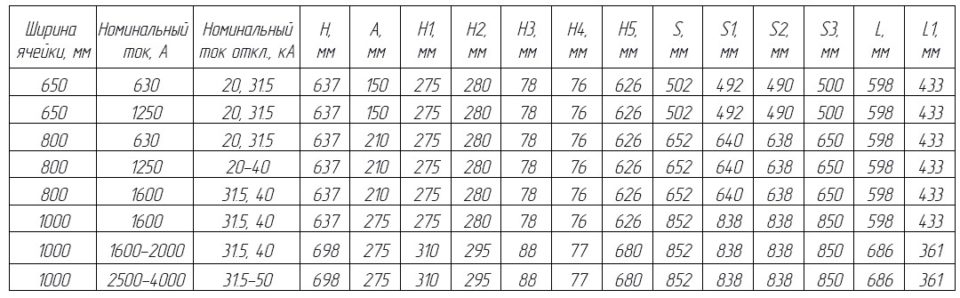

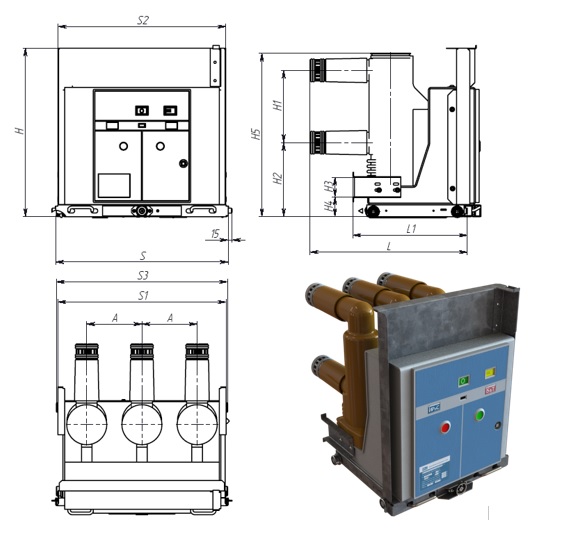

Выкатное исполнение

В конструкции выключателей на номинальные токи 630 и 1250 А для ячеек 650 мм шириной используется специальная неразборная цельнолитая конструкция полюса.
