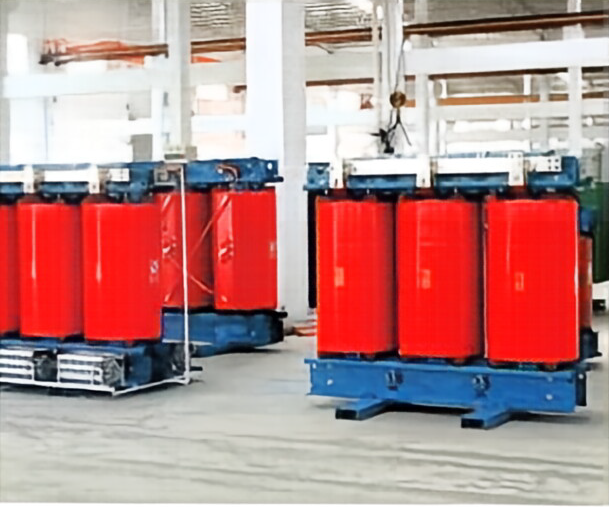

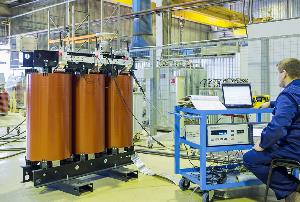

Трансформаторы сухие с литой и воздушно-барьерной изоляцией 6-35 кВ

Презентация ИРиС Трансформаторы

Виды исполнения трансформаторов:

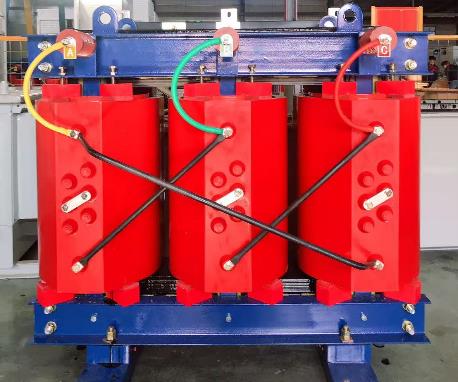

С литой изоляцией
Энергоэффективные
Преобразовательные
С воздушно-барьерной изоляцией
Сейсмостойкого исполнения

Материал обмоток:

Алюминиевые
Медные
Комбинированные

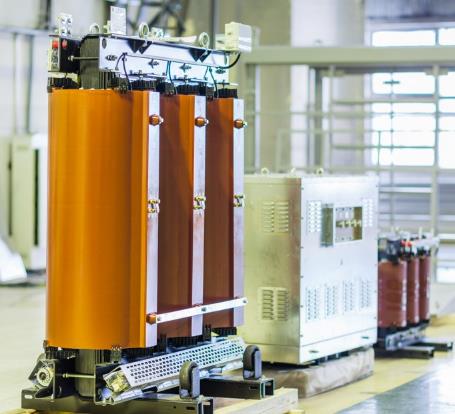

Ключевые преимущества конструкции

Трёхстержневой магнитопровод. Изготовлен из магнитоориентированных, полностью изолированных листов из тонколистовой холоднокатаной анизотропной стали с двухсторонним покрытием. Обеспечивает малые потери холостого хода и низкий уровень шума;

Усиленная конструкция ярмовых и подкареточных балок. Обеспечивает необходимую жесткость остова при подъёме активной части и при транспортировке трансформатора.

Обмотки НН и ВН. Проводником в обмотках ВН и НН служит ленточная фольга, что позволяет достичь оптимальных показателей: нагрузка по напряжению, осевые электродинамические усилия при КЗ, бездефектное качество компаунда;

Система крепления обмоток. Для изолирования витков от сердечника и уменьшения шума при механической вибрации.

Ключевые преимущества марки

Конкурентная стоимость. Наличие собственного завода в КНР позволяет поставлять по ценам ниже большинства поставщиков и производителей
Потери ХХ и КЗ ниже большинства производителей и поставщиков РФ
Наличие сервисного отдела. Позволяет оперативно решать вопросы в процессе эксплуатации трансформаторов
Широкая линейка сухих трансформаторов от 25 до 16000 КВА
Широкий выбор опций, комплектующих и аксессуаров под любые задачи

Типовые характеристики

Схема и группа соединения обмоток — Д/Ун-11
Положительное отклонение (фактические потери ниже гарантийных)
Напряжение короткого замыкания Uкз: для 400 КВА — 4%, остальные — 6%
Материал обмоток — алюминий
Материал изоляции обмоток — литой эпоксидный компаунд
Климатическое исполнение: У3; УХЛ3
Сейсмостойкость по шкале MSK-64: 7 баллов
(Опционально возможно 9 баллов по отдельному запросу)
Класс изоляции по стойкости к нагреву — F (155 °С)
Вид охлаждения согласно EN 60076, EN 60726 — AN (естественное), AF (принудительное)
Срок службы — 30 лет
Гарантийный срок — 3 года (опционно до 5 лет)

Типовые характеристики потерь

Мощность, кВА		400	630	1000	1250	1600	2000	2500
Стандартное исполнение
Pxx	Потери холостого хода, Вт	980	1300	1770	2090	2450	3320	4000
Pкз120	Потери короткого замыкания при 120 °C, Вт	3990	5960	8130	9690	11730	14450	17170
Lpa	Уровень шума, дБ	51	51	51	52	52	53	53
Энергоэффективные трансформаторы Х2К2
Pxx	Потери холостого хода, Вт	880	1150	1500	1800	2200	2600	3200
Pкз120	Потери короткого замыкания при 120 °C, Вт	3990	5960	8130	9690	11730	14450	17170

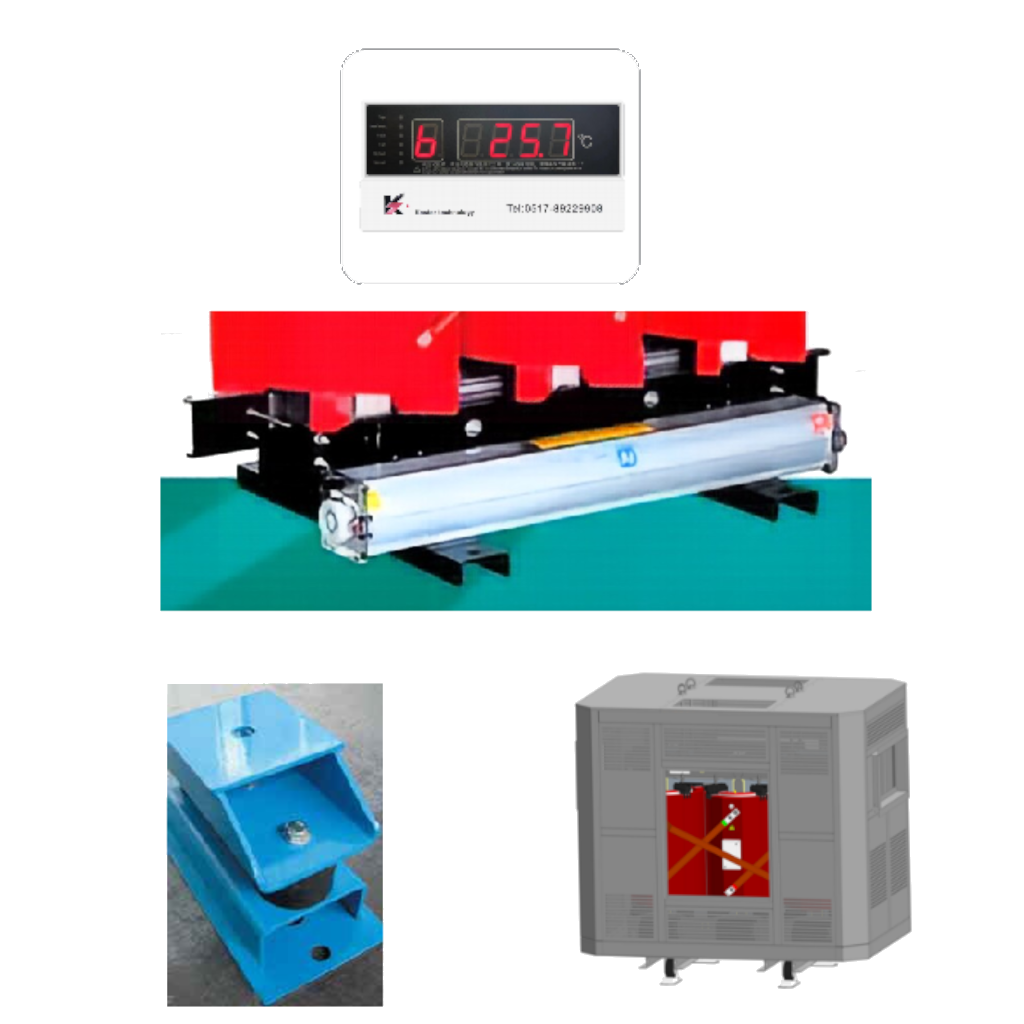

Типовая комплектация и возможные опции

Сейсмостойкость — 7 баллов по шкале MSK-64
Термореле с 3 датчиками и возможностью передачи данных через порт RS-485 и протокол MODBUS
Катки металлические
Кожух IP31 (опция)
Вентиляция ANAF (опция)
Виброопоры (опция)
Стопоры для катков (опция)
Сейсмостойкость 9 баллов (укосины)

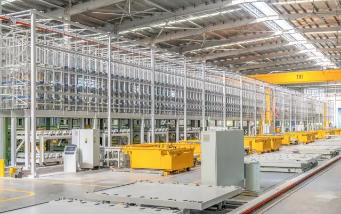

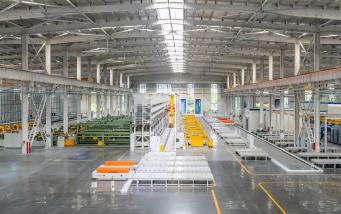

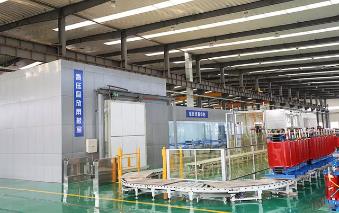

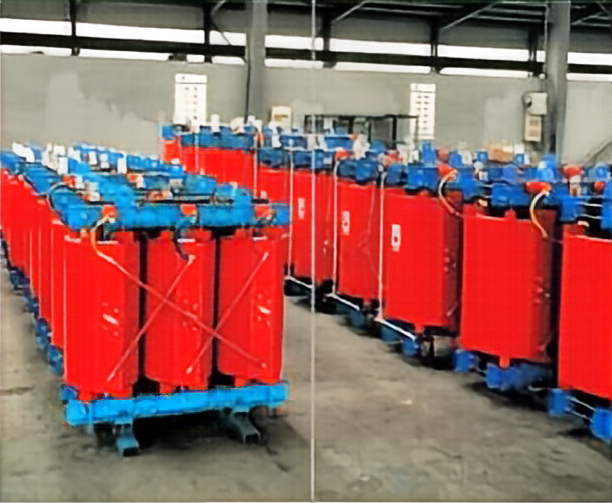

Завод ИРиС EAST — производство силовых трансформаторов КНР, город Нингде

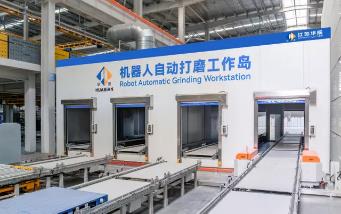

При изготовлении трансформаторов на заводе применяются самые современные технологии нарезки металла сердечника, сборки его элементов, пропитки обмоток и наполнители, обеспечивающие высокие показатели прочности и необходимые для РФ противопожарные свойства.
