Распределительные устройства переменного тока до 1000 В
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, В | до 1000 |
| Номинальный ток сборных шин, А | до 6300 |
| Номинальный ток шинных спусков, А | 630; 800; 1000; 1250; 1600 |
| Ток термической стойкости, кА | до 100 |
| Ток электродинамической стойкости, кА | до 220 |
| Привод выдвижного модуля | Ручной / моторный |
| Привод выкатного элемента автоматического выключателя | Ручной / моторный |
| Номинальный ток автоматического выключателя, А | до 6300 |
| Степень защиты | до IP54 |
Варианты исполнения функциональных блоков
- Стационарное с дверцами отсеков
- Втычное с дверцами отсеков
- Выкатное
- Выдвижные блоки 8E/4, 8E/2, 8E, 12-24E
Локализация отсеков
- 2a, 2b, 3a, 3b, 4a, 4b
Коммутационные аппараты
- Автоматы в литом корпусе
- Воздушные автоматы
- Контакторы
- Рубильники-предохранители (ВПР)
Технологическое оборудование
- Устройства плавного пуска двигателей
- Компенсация реактивной мощности
Подключение кабелей
- Фронтальное
- Боковое
- Заднее
Конструктивные особенности
Ширина секций
- 400/600 мм (заднее подключение кабелей)
- 800/1000/1200 мм (фронтальное/боковое подключение кабелей)
- Отсек кабельных подключений 400/600 мм
- Ввод кабелей сверху/снизу/сзади
- Отдельный отсек вторичной коммутации
- Отдельный отсек межшкафной коммутации
- Естественная / принудительная вентиляция
- Панель ИЧМ
Устройство НКУ
- Отсек сборных шин
- Вертикальные шинные спуски
- Подключение кабелей
- Шина N PE
- Отсек кабельных подключений
- Отсеки функциональных модулей

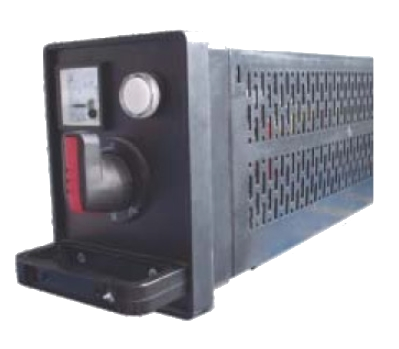

Выдвижные функциональные блоки

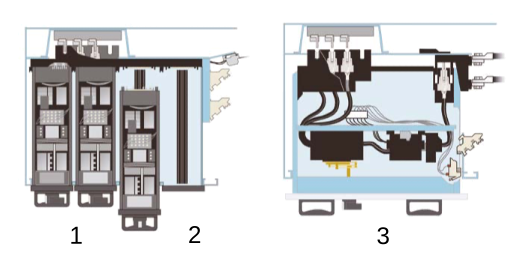

Положения функциональных блоков
- Рабочее
- Ремонтное
- Тестовое
Фиксация модулей во всех положениях

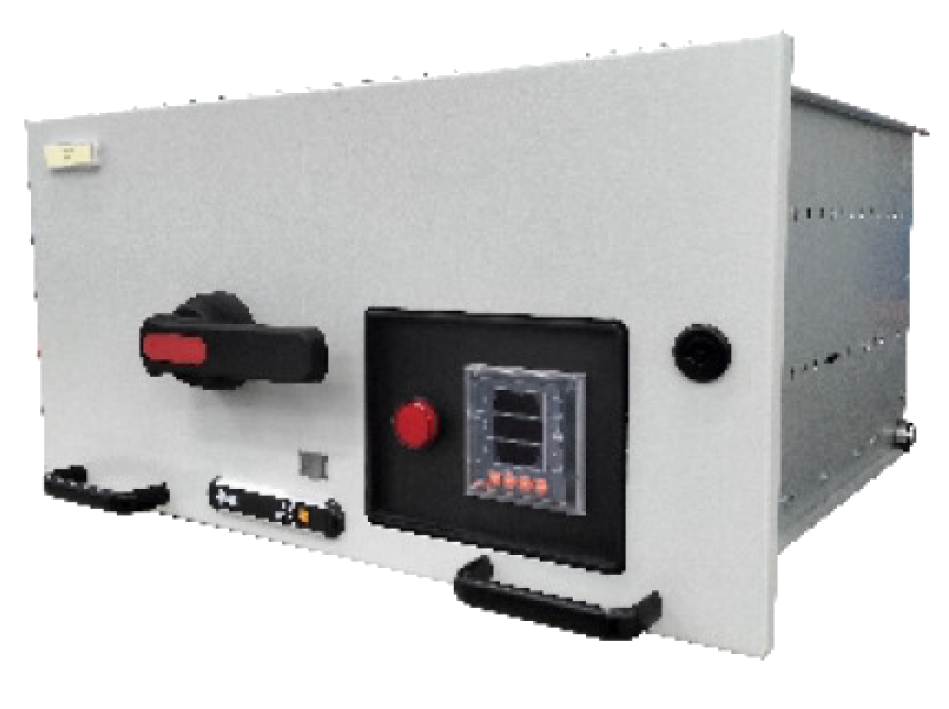

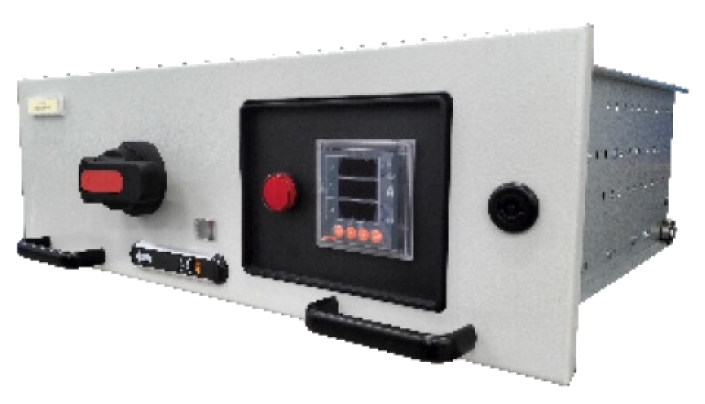

Блоки 8E и 12-24E оснащены поворотной дверью для термоконтроля в рабочем положении

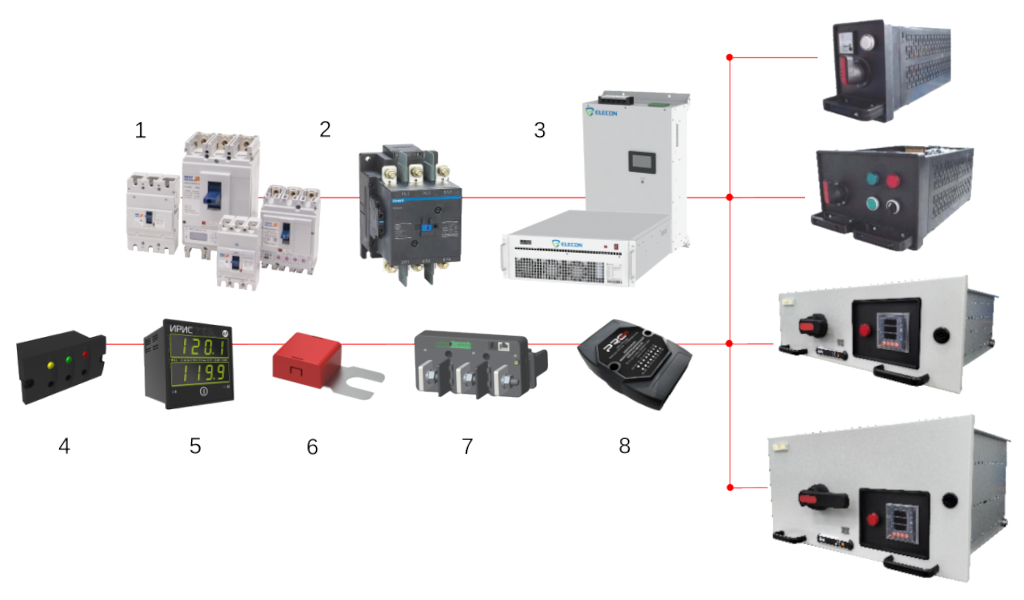

Комплектация функциональных блоков
- Автоматические выключатели
- Контакторы
- Устройства плавного пуска
- Устройство контроля напряжения
- МФУ
- Датчики термоконтроля
- Датчики тока и напряжения
- Модули ввода/вывода

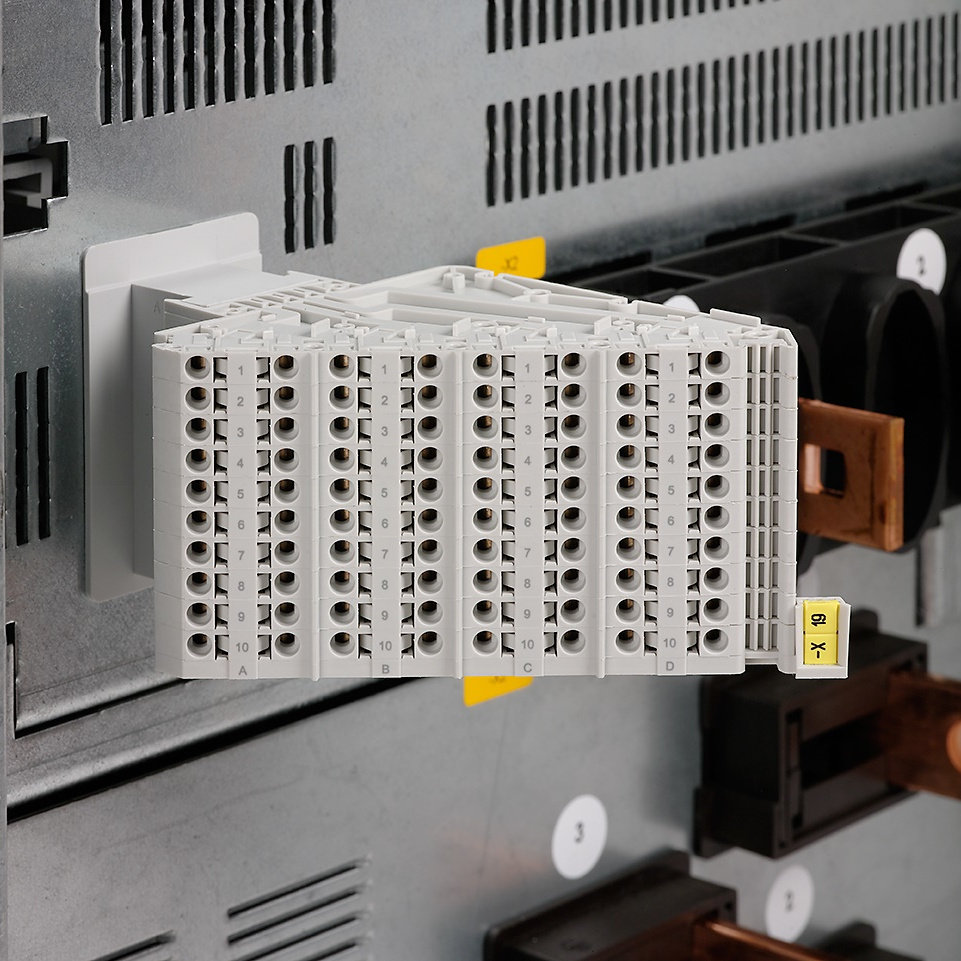

Подключение вторичных цепей

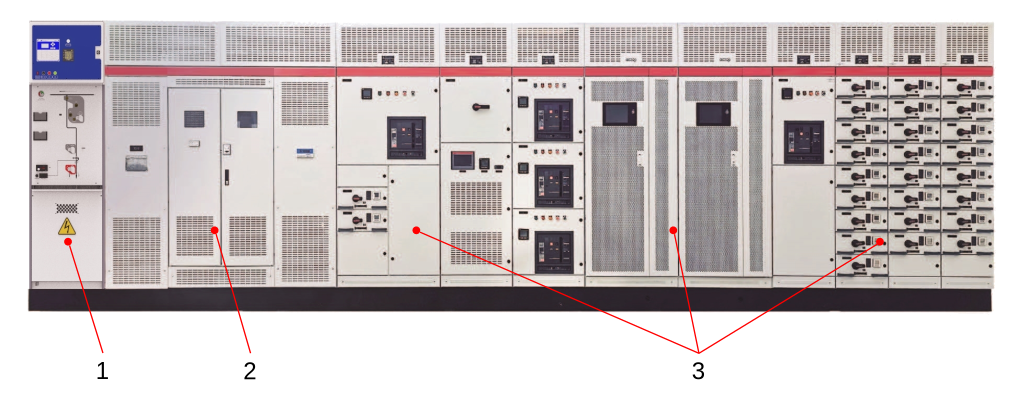

Комплектная трансформаторная подстанция
- РУВН 6-35кВ
- Распределительный трансформатор 6-35/0,4кВ
- НКУ до 1000В до 6300А

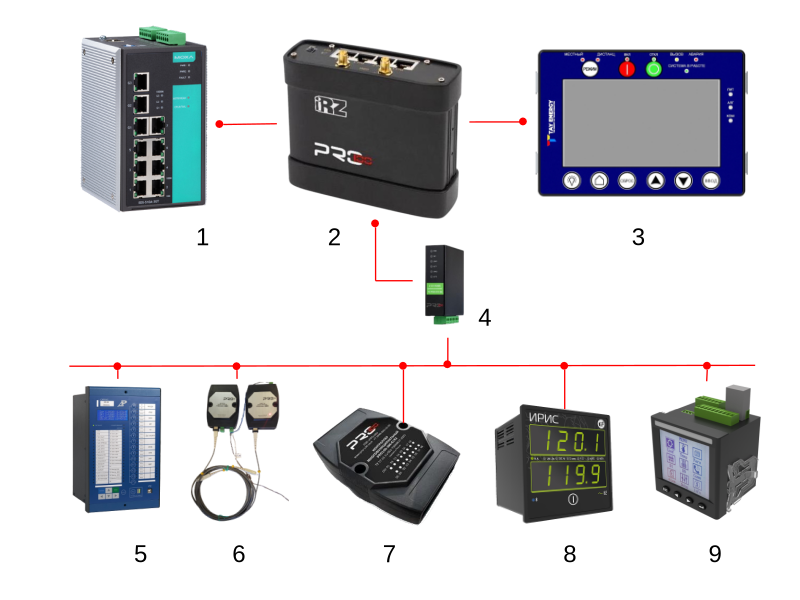

Автоматизация ТП, элементы ВАСП
- Программируемый контроллер
- Терминал РЗА/АСУ
- Модули ввода/вывода дискретных и аналоговых сигналов
- Сетевые коммутаторы и модули связи / передачи данных
- Устройства диагностики
- Панель ИЧМ
- Преобразователь интерфейса
- Сетевой коммутатор
- ПЛК
- Локальная панель ИЧМ
- Преобразователь интерфейса
- Терминал РЗА и АСУ
- Связь с ДГУ
- Модуль DI / DO
- Измерение параметров сети
- Контроллер температуры
