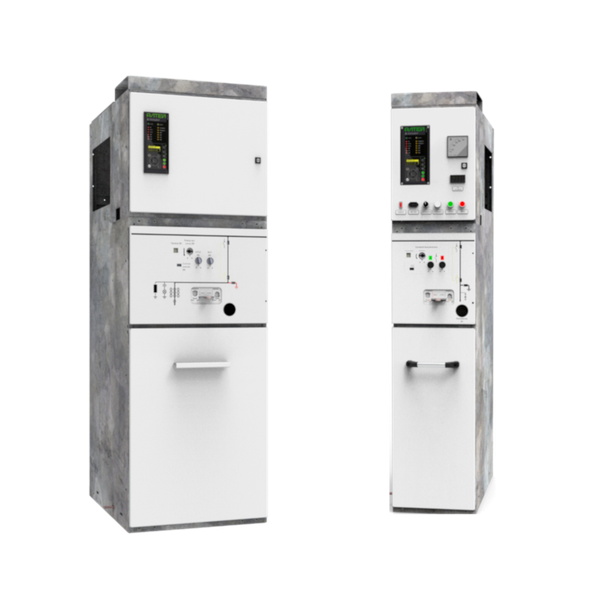

Компактные безопасные распределительные устройства с твердой экранированной изоляцией серии КСО-Т 6-20 кВ ИРиС
| Наименование параметра | Значение | |
|---|---|---|
| Номинальное напряжение сети, кВ | 6; 20 | |
| Номинальное испытательное напряжение промышленной частоты 50 Гц, кВ | 42 | |
| Напряжение грозового импульса, кВ | 75; 125 | |
| Номинальный ток, А | 630; 1250 | |
| Ток термической стойкости, кА | 20; 25 | |
| Механический ресурс выключателя нагрузки, циклов | 10 000 | |
| Механический ресурс вакуумного выключателя, циклов | 10 000 | |
| Номинальное напряжение вторичных цепей | AC/DC 110; 220 | |
| Частота, Гц | 50 | |
| Степень защиты (высоковольтные части) | IP67 | |
| Степень защиты (низковольтные компоненты) | IP4Х | |

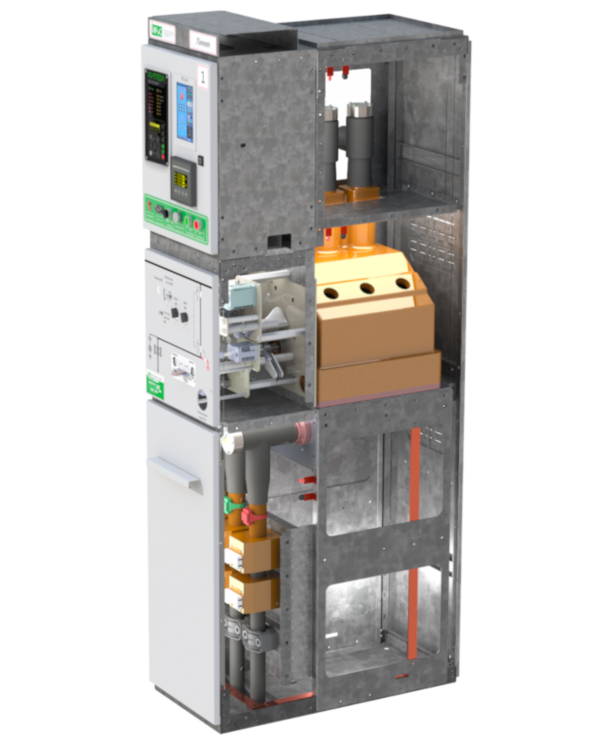

Устройство ячейки КСО-Т
Основные элементы:
- Коммутационный модуль в твердой изоляции
- Отсек приводов
- Отсек сборных шин
- Аварийные клапаны сброса давления
- Кабельный отсек

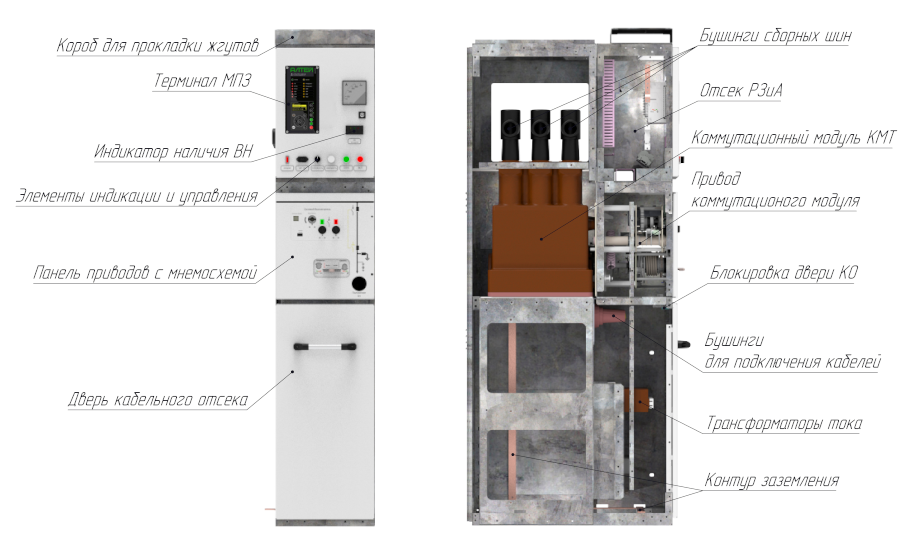

Конструктивные элементы

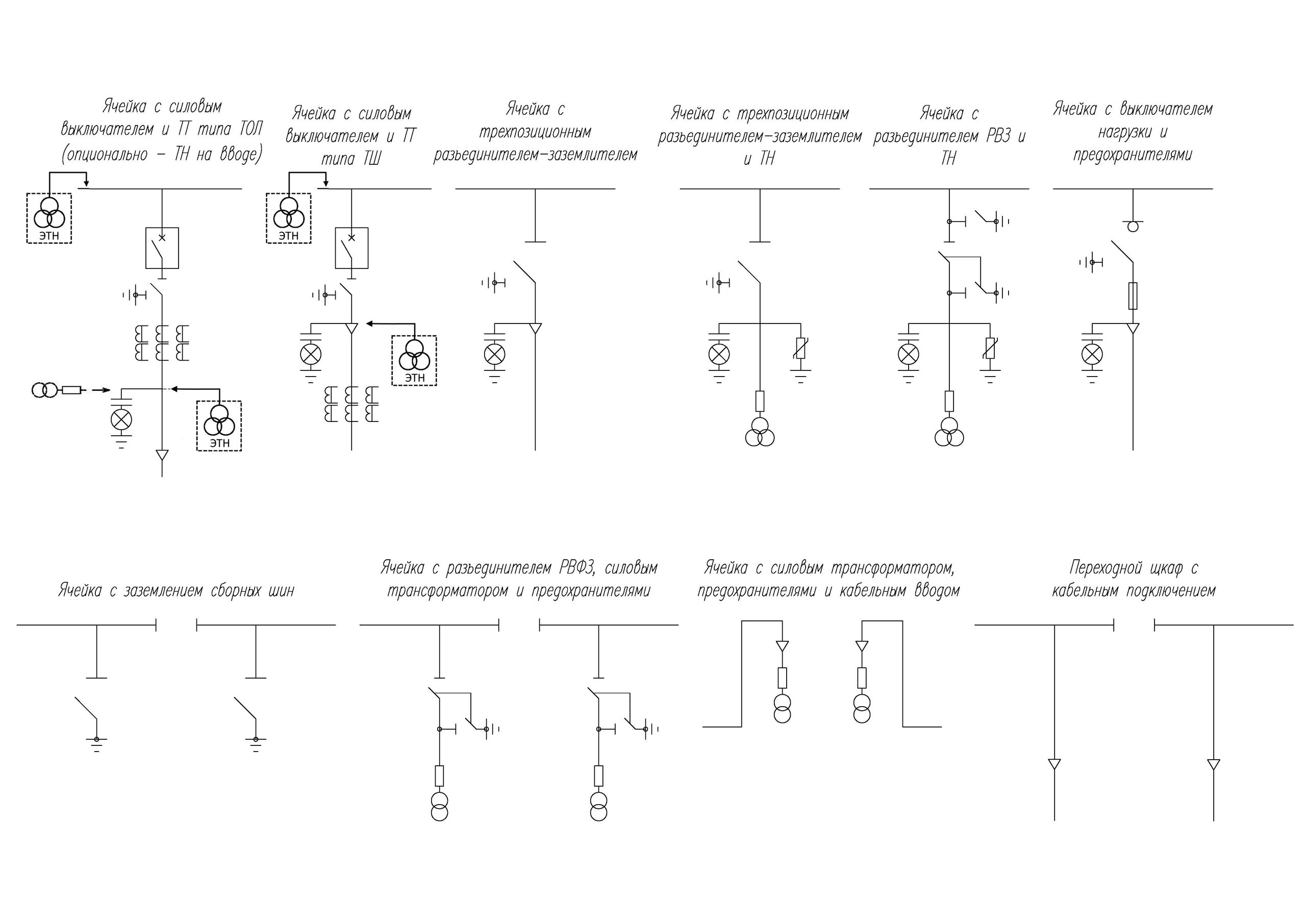

Схемы главных цепей
Коммутационный модуль КМТ в твёрдой изоляции
Основные элементы:
- Подключение сборных шин
- Вакуумная дугогасящая камера
- Тяговый изолятор
- Вал привода выключателя
- Подключение кабеля
- Гибкое соединение
- Рабочий контакт
- Подвижный контакт 3х-позиционного разъединителя-заземлителя
- Вал 3х-позиционного разъединителя-заземлителя
- Заземляющий контакт
Варианты исполнения ячеек КСО-Т
Адаптерное подключение кабелей
Ш = 400 мм | Iном = 630 / 1250 А | Iкз = 20 / 25 кА
Схемы главных цепей:
- Ячейка с силовым вакуумным выключателем
- Ячейка с вакуумным выключателем нагрузки
- Ячейка СР
- Ячейка трансформатора напряжения

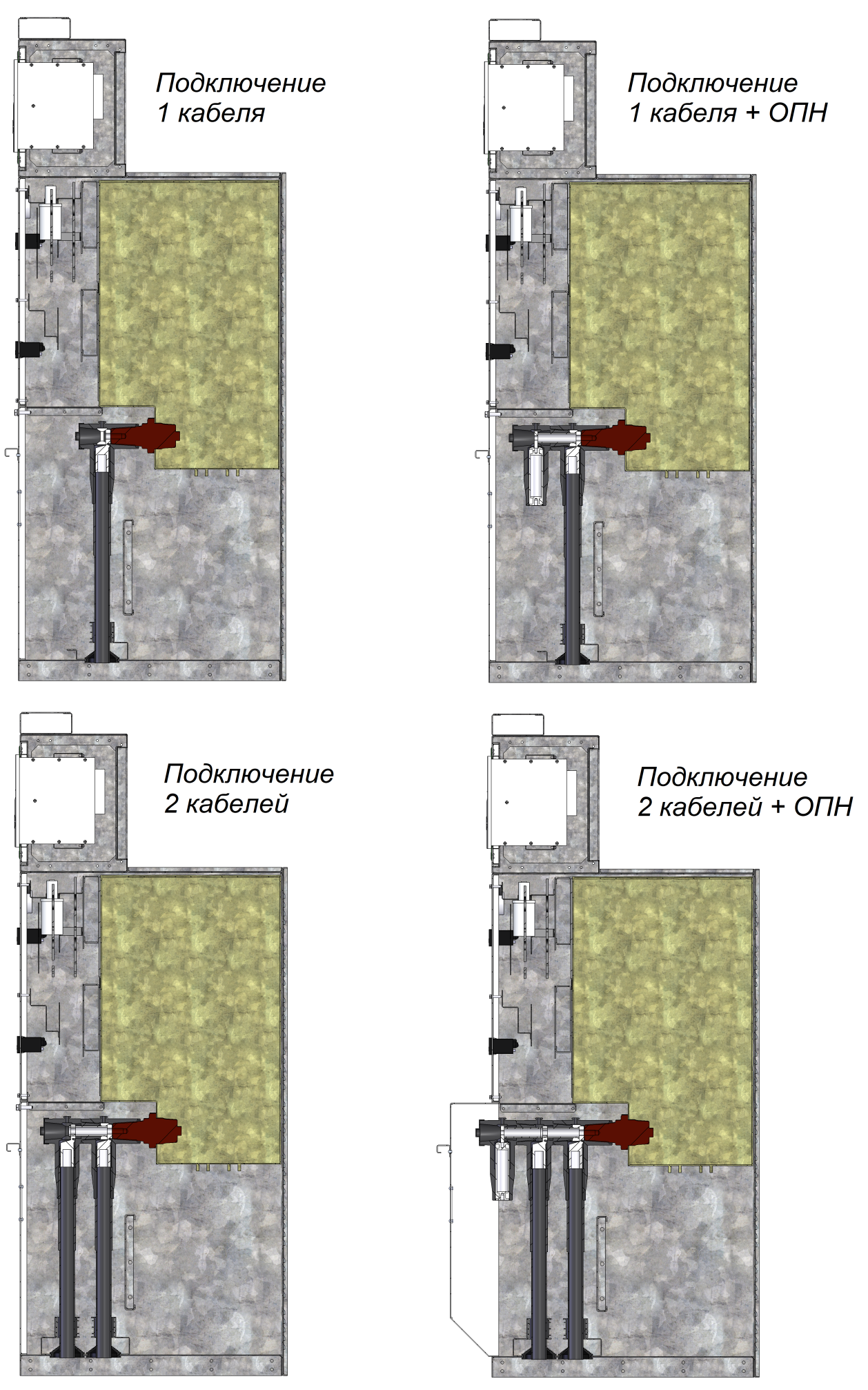

Подключение силовых кабелей:
- До 3х кабелей до 500мм² на фазу
- ОПН
Трансформаторы тока:
- Шинного типа (ТШ, ТШ-ЭК, ТШП-НТЗ)
- До 2х групп ТТ (до 4 обмоток)
Трансформаторы / датчики напряжения:
- ТН типа НОЛП, ЗНОЛП
- Датчики тока на сборных шинах и кабельном подключении
- Датчики тока типа I-TOR и ИПН-05
Безадаптерное подключение кабелей
Ш = 650 мм | Iном = 630 А | Iкз = 20 кА
Схемы главных цепей:
- Ячейка с силовым вакуумным выключателем
- Ячейка с вакуумным выключателем нагрузки
- Ячейка СР
- Ячейка трансформатора напряжения
Подключение силовых кабелей:
- До 3х кабелей до 800 мм² на фазу
- ОПН
Трансформаторы тока:
- Опорного типа (ТОЛ, ТЛО)
- До 5 обмоток
Трансформаторы / датчики напряжения:
- ТН типа 3хНОЛП, 3хЗНОЛП на выкатном элементе
- ТН на вводе
- Отдельная ячейка ТН
- Датчики тока на сборных шинах и кабельном подключении
- Датчики тока типа I-TOR и ИПН-05
Адаптерное подключение силового кабеля

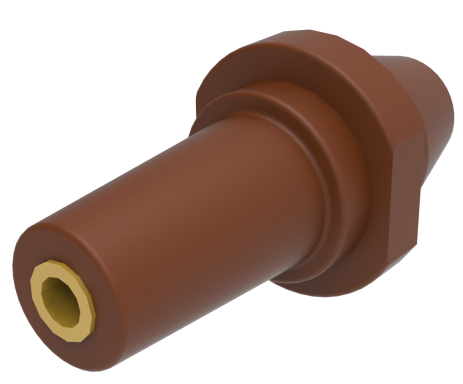

Бушинг тип С

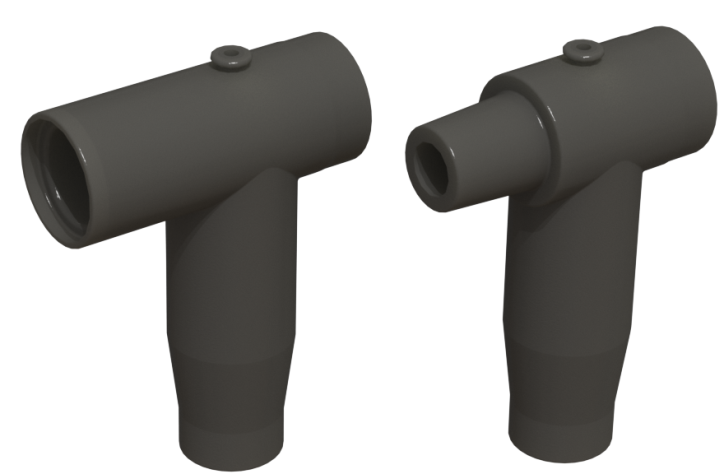

Кабельный адаптер серии АИТ/АИТ2
Бушинг тип С — крупный план

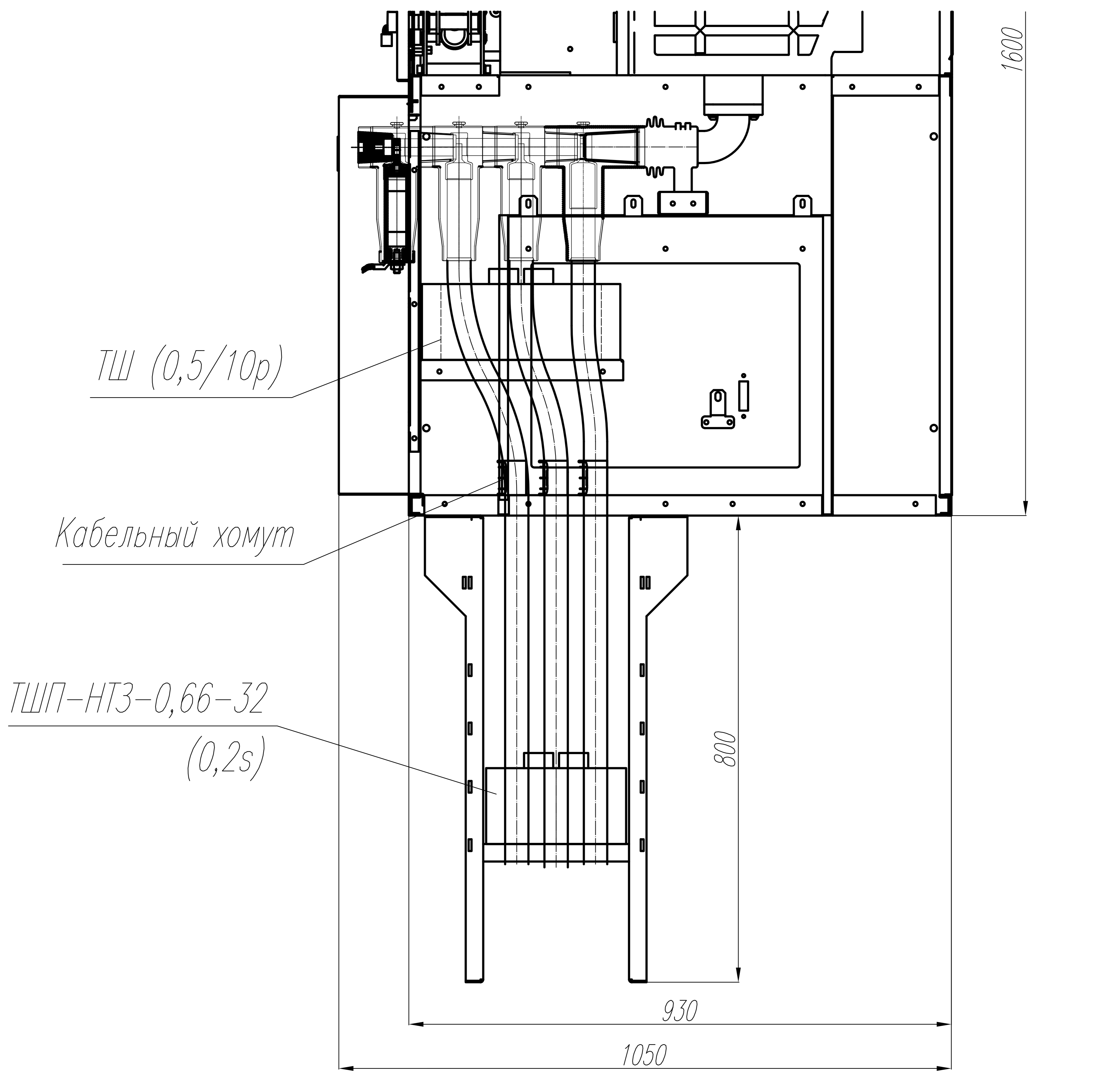

Пример подключения 3х кабелей на фазу + ОПН
Безадаптерное подключение силового кабеля
