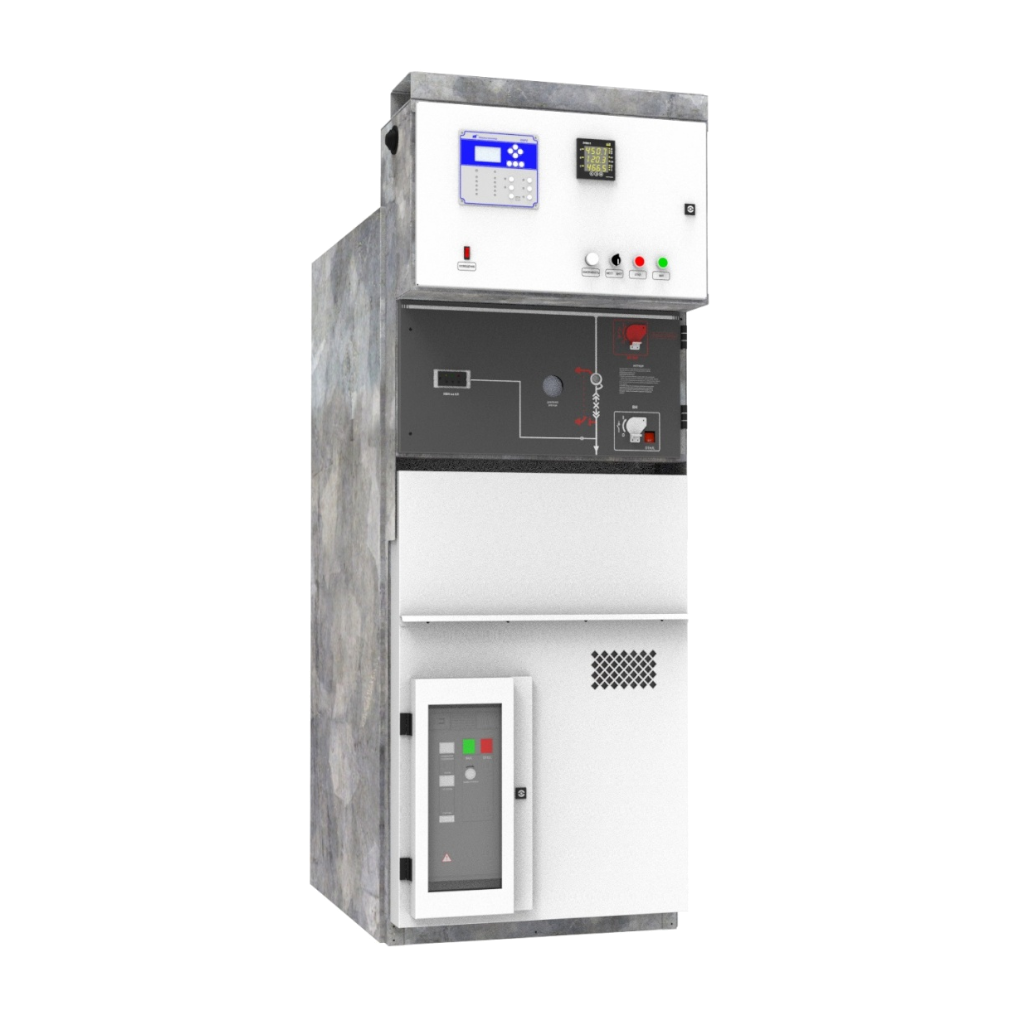

КСО 35 кВ серии ИРиС НМН

Наименование параметра	Значение
Номинальное напряжение (линейное), кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальная частота, Гц	50
Испытательное напряжение промышленной частоты 1 мин., кВ	95
Испытательное напряжение грозового импульса, кВ	190
Номинальный ток главных цепей, А	630; 1250А
Номинальный ток отключения выключателя, кА	16; 20
Ток термической стойкости (кратковременный ток) при времени протекания 3 с, кА	16; 20
Ток электродинамической стойкости главных цепей, кА	40; 51
Мощность трансформатора собственных нужд, кВА	до 100
Напряжение оперативного питания: постоянного тока, В	24; 48; 110; 220
Напряжение оперативного питания: переменного тока, В	110; 220
Вид изоляции	Комбинированная
Наличие изоляции токоведущих шин главных цепей	C частично изолированными шинами
Вид линейных высоковольтных присоединений	Кабельные, шинные
Степень защиты камеры по ГОСТ 14254	IP30
