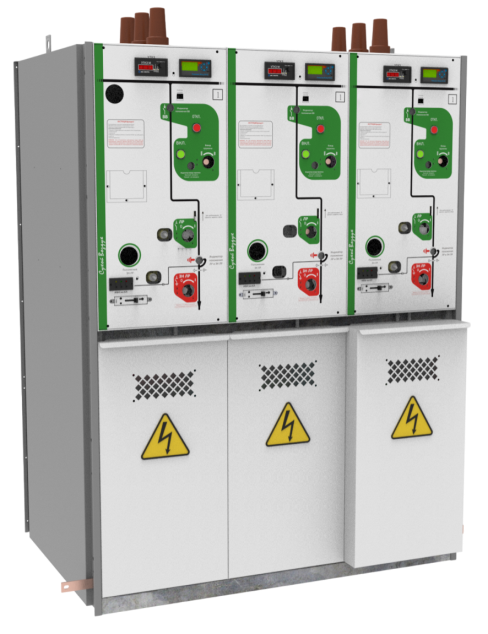

Моноблоки КРУС для трансформаторных подстанций 6/10 кВ 630 А 20 кА

Наименование параметра Значение
Номинальное напряжение сети, кВ 6(10)
Номинальное испытательное напряжение промышленной частоты 50 Гц, кВ 42
Напряжение грозового импульса, кВ 60
Номинальный ток, А 630
Ток термической стойкости, кА 20
Нормальное давление сухого воздуха (при 20 °C), МПа 0,02–0,04
Минимальное давление сухого воздуха (при 20 °C), МПа 0–0,01
Механический ресурс выключателя нагрузки, циклов 10 000
Коммутационный ресурс выключателя нагрузки при ном. токе (630 А активная нагрузка), циклов 10 000
Механический ресурс вакуумного выключателя, циклов 10 000
Коммутационный ресурс вакуумного выключателя, циклов 30–10 000
Номинальное напряжение вторичных цепей AC/DC 110; 220
Частота, Гц 50
Степень защиты (высоковольтные части) IP67
Степень защиты (низковольтные компоненты) IP4Х

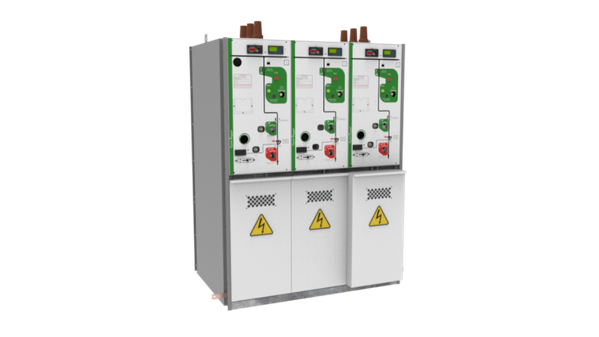

Моноблоки КРУС для трансформаторных подстанций

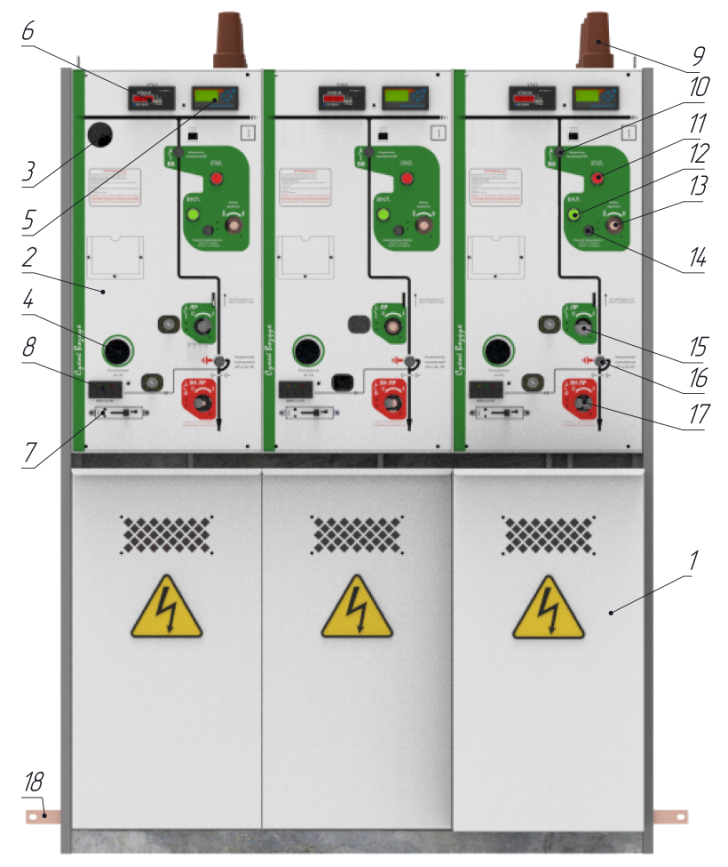

Схема моноблока КРУС ИРиС с обозначением элементов

Основные компоненты КРУС

Основные элементы:

  1. Дверь кабельного отсека
  2. Дверь отсека приводов
  3. Манометр (индикатор давления)
  4. Окно визуального контроля положения ЗН ЛР
  5. Терминал защиты
  6. УТКЗ
  7. Замок блокировки
  8. УКН
  9. Бушинги сборных шин
  10. Индикатор состояния ВВ
  11. Кнопка ВКЛ
  12. Кнопка ОТКЛ
  13. Гнездо взвода пружины
  14. Индикатор состояния пружины
  15. Гнездо привода ЛР
  16. Индикатор положения ЛР и ЗН ЛР
  17. Гнездо привода ЗН ЛР
  18. Шина заземления

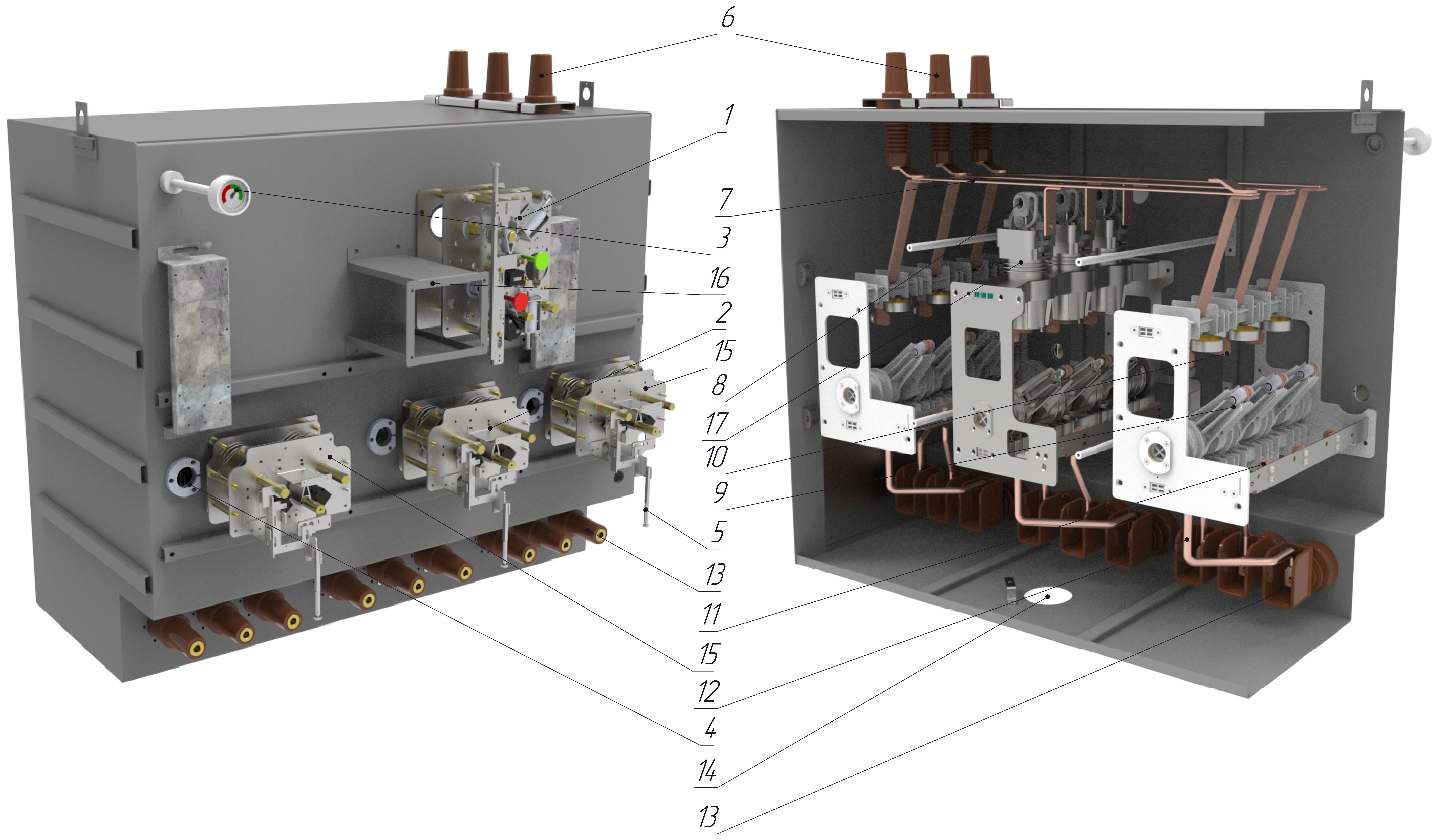

Конструкция бака моноблока КРУС с коммутационными аппаратами

Конструкция бака с коммутационными аппаратами

Основные элементы:

  1. Привод ВВ
  2. Привод трехпозиционного разъединителя-заземлителя
  3. Манометр
  4. Окно визуального контроля положения ножей
  5. Блокировка двери КО
  6. Бушинги для подключения внешних сборных шин
  7. Главные шины внутри бака моноблока
  8. Вал ВВ
  9. Подвижные контакты (ножи) трехпозиционного аппарата
  10. Неподвижные контакты трехпозиционного аппарата
  11. Заземляющие контакты
  12. Шины отходящих присоединений
  13. Бушинги для подключения кабеля

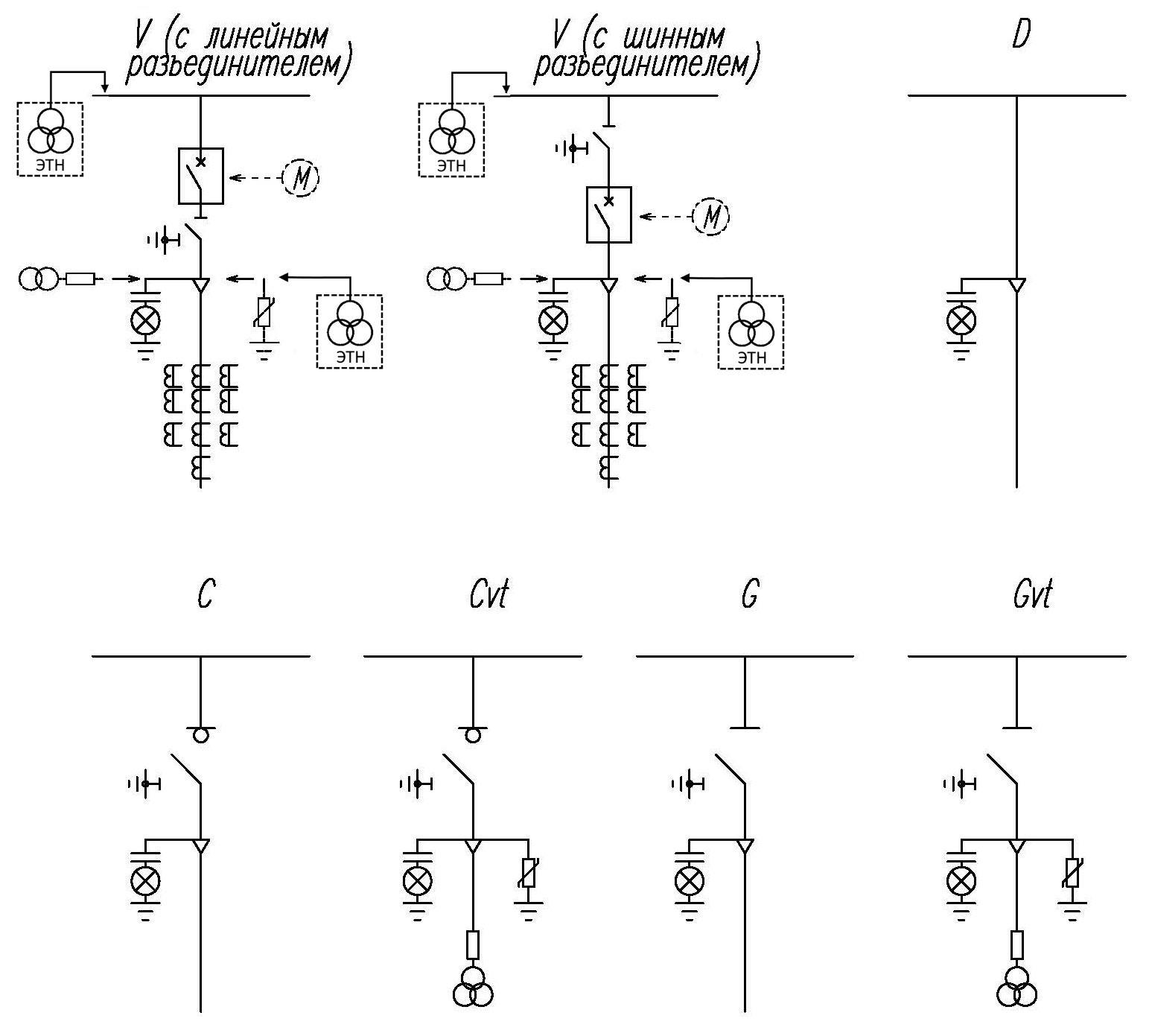

Схемы главных цепей

Схемы главных цепей моноблока КРУС ИРиС

Ячейки КРУС для распределительных подстанций 6/10 кВ 630 А 20 кА с адаптерным подключением силовых кабелей

Наименование параметра Значение
Номинальное напряжение сети, кВ 6(10)
Номинальное испытательное напряжение промышленной частоты 50 Гц, кВ 42
Напряжение грозового импульса, кВ 60
Номинальный ток, А 630
Ток термической стойкости, кА 20
Нормальное давление сухого воздуха (при 20 °C), МПа 0,02–0,04
Минимальное давление сухого воздуха (при 20 °C), МПа 0–0,01
Механический ресурс выключателя нагрузки, циклов 10 000
Коммутационный ресурс выключателя нагрузки при ном. токе (630 А активная нагрузка), циклов 10 000
Механический ресурс вакуумного выключателя, циклов 10 000
Коммутационный ресурс вакуумного выключателя, циклов 30–10 000
Номинальное напряжение вторичных цепей AC/DC 110; 220
Частота, Гц 50
Степень защиты (высоковольтные части) IP67
Степень защиты (низковольтные компоненты) IP4X

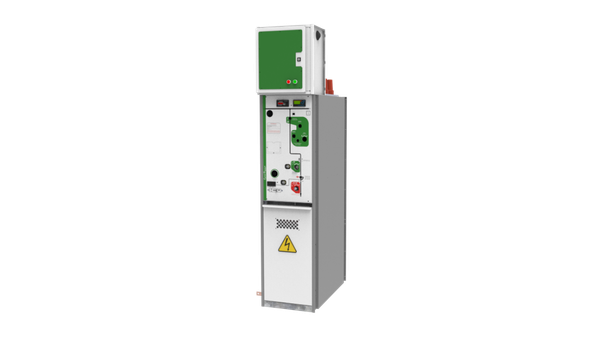

Ячейка КРУС с адаптерным подключением силовых кабелей

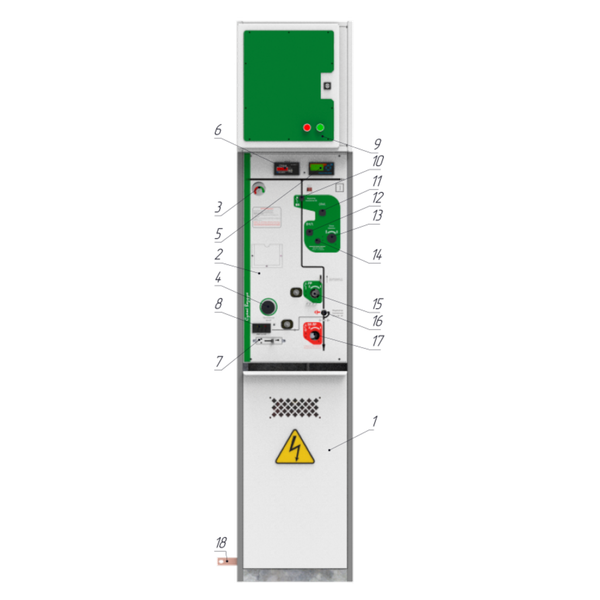

Ячейка КРУС ИРиС с обозначением составных частей

Основные элементы КРУС

Основные элементы:

  1. Дверь кабельного отсека
  2. Дверь отсека приводов
  3. Манометр (индикатор давления)
  4. Окно визуального контроля положения ЗН ЛР
  5. Терминал защит
  6. УТКЗ
  7. Замок блокировки
  8. УКН
  9. Бушинги сборных шин
  10. Индикатор состояния ВВ
  11. Кнопка ВКЛ
  12. Кнопка ОТКЛ
  13. Гнездо взвода пружины
  14. Индикатор состояния пружины
  15. Гнездо привода ЛР
  16. Индикатор положения ЛР и ЗН ЛР
  17. Гнездо привода ЗН ЛР
  18. Шина заземления

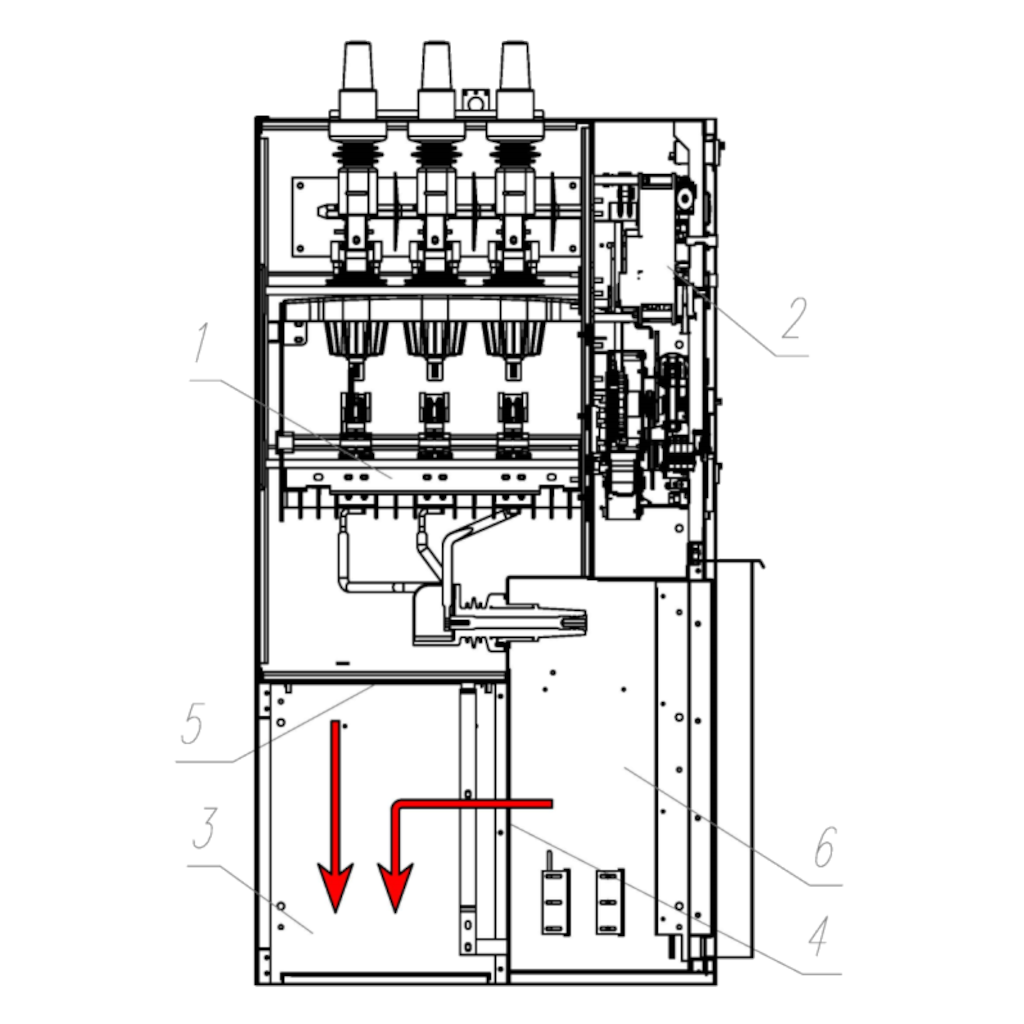

Ячейка КРУС ИРиС — compartment layout

Отсеки КРУС

Отсеки:

  1. Герметичный бак
  2. Отсек приводов
  3. Тыльная камера
  4. Клапан кабельного отсека
  5. Аварийный клапан сброса давления
  6. Кабельный отсек

Схемы главных цепей

Схемы главных цепей моноблока КРУС ИРиС
