Магистральные и распределительные шинопроводы
Магистральные шинопроводы SN-M
Шинопровод SN-M предназначен для передачи и распределения электроэнергии низкого напряжения внутри помещений различного назначения — от офисных и жилых комплексов, крупных социальных объектов до промышленных предприятий.
Секции шинопровода имеют компактную конструкцию типа «сэндвич» и состоят из плотного пакета токоведущих шин прямоугольного сечения без воздушных зазоров в 4-х слойной изоляции Mylar (межфазная изоляция — 8 слоев), заключенных в рельефный усиленный корпус из алюминия и стали, сочетающий функции несущего корпуса и теплоотвода.
Алюминиевые токоведущие шины во всех контактных зонах имеют покрытие стабилизированными сплавами на основе меди, что обеспечивает низкие переходные сопротивления, улучшает эксплуатационные характеристики, продлевает срок службы, защищает от коррозии и снижает эксплуатационную температуру стыкового соединения и контактов блоков отбора мощности.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение | До 35 кВ |
| Номинальный ток | 630–6300 А |
| Материал шин | Алюминий / Медь |
| Материал корпуса | Алюминий + Сталь |
| Цвет корпуса | Натуральный без окраски |
| Класс нагревостойкости изоляции шин | F (155 °C) |
| Степень защиты | IP67 |
| Огнестойкость по ГОСТ-60331 | 240 мин |
| Сейсмостойкость | 9 баллов |
| Длина секций | 0,3–4 м |
| Срок эксплуатации | 30 лет |
- Биметаллическое покрытие контактных зон
Блоки отбора мощности SN-M
Втычные блоки отбора мощности горячей установки до 400 А
Изготавливаются в двух типоразмерах — Zenbox и Nanobox, стандартизированы и могут монтироваться на магистральный и распределительный шинопроводы.

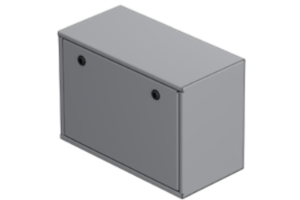

Блок отбора мощности до 1250 А
Устанавливается в стыковое соединение.
Несъемный блок отбора мощности
Не имеет лимита по номинальному току.
Магистральные шинопроводы SN-M
Цветовая маркировка в Т-пазе
Нет необходимости окрашивать корпус для цветовой маркировки. Запатентованное решение с цветовыми обозначениями в Т-пазе корпуса шинопровода.
Увеличенное количество точек отбора

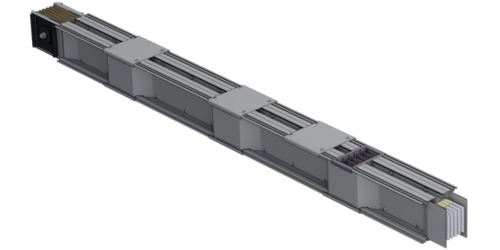

До 8 точек отбора мощности с одной стороны на 4-метровой секции.
Магистральные шинопроводы SN-M — варианты исполнения
Распределительные шинопроводы SN-R
Шинопровод SN-R предназначен для передачи и распределения электроэнергии низкого напряжения внутри помещений различного назначения — от офисных и жилых комплексов, крупных социальных объектов до промышленных предприятий.
Основное назначение — создание «электрических» артерий с огромным количеством розеток на токи до 400 А.
Шинопроводы SN-R и блоки отбора мощности Zenbox и Nanobox разработаны с учетом потребности вписать системы распределения электроэнергии в интерьер объекта.
Алюминиевые токоведущие шины во всех контактных зонах имеют покрытие стабилизированными сплавами на основе меди, что обеспечивает низкие переходные сопротивления, улучшает эксплуатационные характеристики, продлевает срок службы, защищает от коррозии и снижает эксплуатационную температуру стыкового соединения и контактов блоков отбора мощности.
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение | До 35 кВ |
| Номинальный ток | 160–1000 А |
| Материал шин | Алюминий / Медь |
| Материал корпуса | Алюминий + Сталь |
| Цвет корпуса | Черный — матовый |
| Класс нагревостойкости изоляции шин | F (155 °C) |
| Степень защиты | IP67 |
| Устойчивость к воздействию пламени 750 °C | 240 мин |
| Сейсмостойкость | 9 баллов |
| Вибростойкость | 20 G |
| Периодичность обслуживания | Не требует |
| Срок эксплуатации | 30 лет |

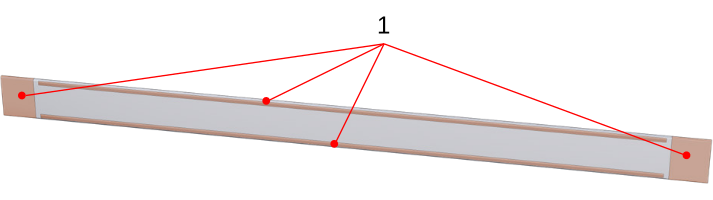

- Биметаллическое покрытие контактных зон
Распределительные шинопроводы SN-R — варианты исполнения
Блоки отбора мощности

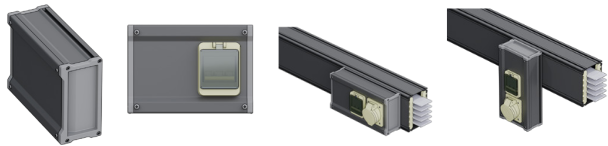

Возможная комплектация Zenbox и Nanobox:
- Модульные устройства на DIN-рейку
- Модули связи
- Розетки
- Счетчики электроэнергии
- Автоматические выключатели в литом корпусе до 400 А
- Рубильники
- Анализаторы сети с трансформаторами тока
